در دنیای پرشتاب الکترونیک، داشتن ابزارهای دقیق، قابل حمل و چندکاره یک مزیت بزرگ محسوب می‌شود. مهندسان، دانشجویان و حتی علاقه‌مندان به تعمیرات و پروژه‌های DIY (خودت انجام بده) همواره به دنبال دستگاهی هستند که فضای کمتری اشغال کند، هزینه معقولی داشته باشد و در عین حال، چندین نیاز اساسی آن‌ها را برطرف سازد. شرکت FNIRSI، که به تولید تجهیزات اندازه‌گیری مقرون‌به‌صرفه و نوآورانه شهرت دارد، با عرضه مدل DSO-TC3 تلاش کرده است تا به این نیاز پاسخ دهد. این دستگاه کوچک و جیبی، تنها یک اسیلوسکوپ ساده نیست؛ بلکه ترکیبی هوشمندانه از سه ابزار حیاتی است: اسیلوسکوپ دیجیتال، تستر قطعات الکترونیکی (LCR متر) و سیگنال ژنراتور (مولد سیگنال PWM).
این ترکیب سه‌گانه، DSO-TC3 را به یک "آچار فرانسه" دنیای الکترونیک تبدیل کرده است. اما سوال اصلی اینجاست: آیا این دستگاه کوچک می‌تواند نیازهای مهندسان، دانشجویان و تعمیرکاران را برآورده کند؟ در این مقاله، با جعبه‌گشایی، بررسی جزء به جزء قابلیت‌ها و جمع‌بندی نهایی، به تمام این سوالات پاسخ خواهیم داد تا شما برای خرید اسیلوسکوپ FNIRSI DSO-TC3 آگاهانه تصمیم بگیرید.

جعبه‌گشایی FNIRSI DSO-TC3: محتویات یک آزمایشگاه همراه

بسته‌بندی و حس اولیه

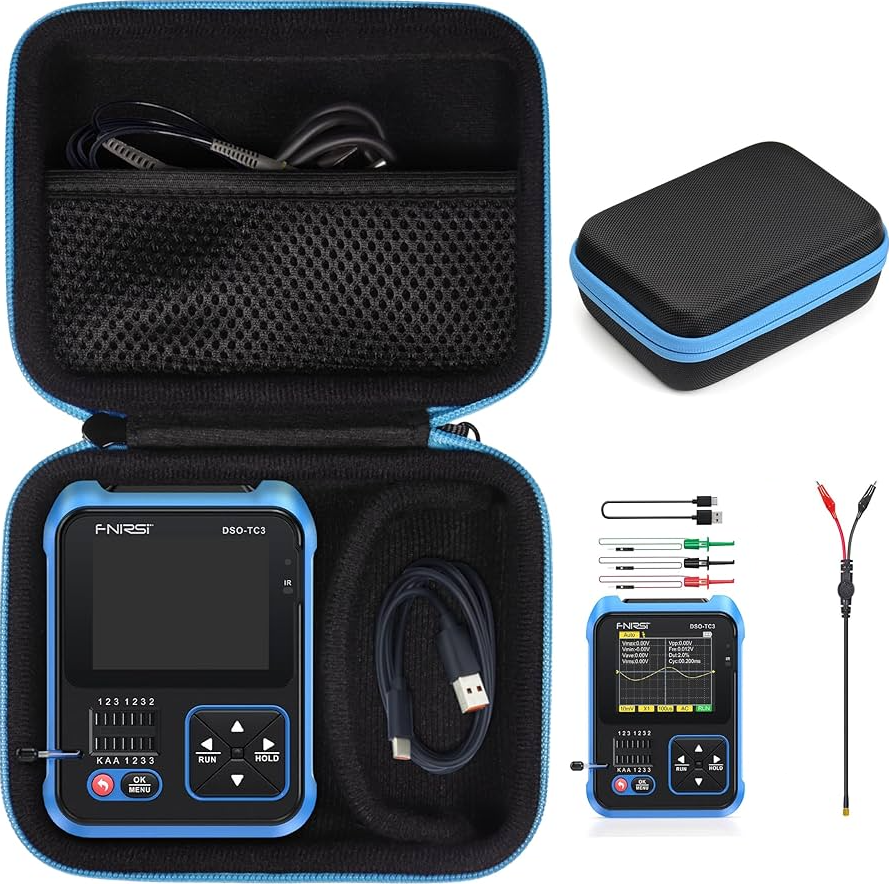

لحظه باز کردن جعبه یک محصول جدید، همیشه هیجان‌انگیز است. بسته‌بندی محصول محکم و جمع‌وجور طراحی شده و حس یک کالای باکیفیت را به کاربر منتقل می‌کند. پس از باز کردن جعبه، خود دستگاه DSO-TC3 در یک کیف پارچه‌ای مقاوم و زیپ‌دار قرار گرفته که حمل‌ونقل دستگاه و متعلقات آن را بسیار آسان کرده و از آن در برابر ضربه و خط‌وخش محافظت می‌کند.

متعلقات و لوازم جانبی

درون کیف، مجموعه‌ای کامل از لوازم جانبی قرار داده شده است که شما را از خرید جداگانه آن‌ها بی‌نیاز می‌کند. این متعلقات شامل موارد زیر است:

• دستگاه اصلی DSO-TC3

• پراب اسیلوسکوپ P6100: یک پراب استاندارد با قابلیت انتخاب ضریب تضعیف 1X و 10X.
• کابل شارژ USB-C: استفاده از این پورت مدرن، شارژ آسان با شارژرهای استاندارد را فراهم می‌کند.
• سه عدد پراب گیره‌ای برای تست قطعات: این پراب‌ها به سوکت ZIF دستگاه متصل شده و اتصال به پایه‌های قطعات را ساده می‌کنند.
• دفترچه راهنما: یک راهنمای چندزبانه برای شروع کار با دستگاه.

کیفیت ساخت و طراحی

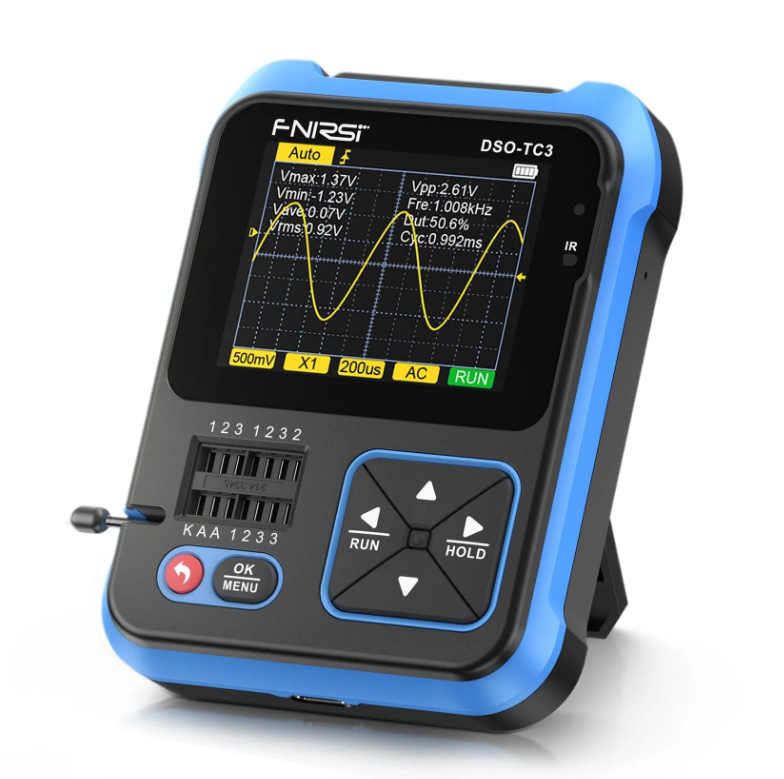

بدنه دستگاه از پلاستیک ABS مقاوم ساخته شده و در دست گرفتن آن حس خوبی دارد. ابعاد کوچک و وزن سبک، قابلیت حمل فوق‌العاده‌ای به آن بخشیده است. صفحه نمایش 2.4 اینچی رنگی TFT، وضوح و روشنایی مناسبی دارد و دکمه‌های کنترلی نیز عملکرد نرم و دقیقی دارند. در مجموع، تجربه جعبه‌گشایی DSO-TC3 کاملاً رضایت‌بخش است.

قابلیت اول: اسیلوسکوپ دیجیتال؛ قلب تپنده TC3

مشخصات فنی کلیدی اسیلوسکوپ

قلب تپنده این دستگاه، قابلیت اسیلوسکوپ آن است که با مشخصات زیر عرضه می‌شود:

• پهنای باند آنالوگ: 500KHz
• نرخ نمونه‌برداری: 10MSa/s (مگا نمونه بر ثانیه)

این اعداد به این معناست که DSO-TC3 برای رقابت با اسیلوسکوپ‌های رومیزی گران‌قیمت ساخته نشده، بلکه برای کاربردهای فرکانس پایین و متوسط مانند پروژه‌های DIY، تعمیرات و آموزش طراحی شده است.

عملکرد در دنیای واقعی: برای چه کارهایی مناسب است؟

برای دانشجویان، علاقه‌مندان به پروژه‌های آردوینو و تعمیرکاران لوازم الکترونیکی، این پهنای باند کاملاً کافی است. شما به راحتی می‌توانید سیگنال‌های PWM، شکل موج‌های منابع تغذیه سوئیچینگ و سیگنال‌های صوتی را مشاهده و تحلیل کنید. قابلیت تریگر خودکار (Auto Trigger) دستگاه فوق‌العاده عمل می‌کند و به سرعت شکل موج را پایدار می‌سازد. رابط کاربری ساده آن نیز امکان مشاهده اندازه‌گیری‌های خودکار مانند Vpp، Vrms، فرکانس و دیوتی سایکل را فراهم می‌کند.

محدودیت‌ها را بشناسید!

باید در نظر داشت که پهنای باند 500KHz برای تحلیل سیگنال‌های دیجیتال سرعت بالا، ارتباطات رادیویی (RF) یا مدارهای مخابراتی پیشرفته مناسب نیست.

قابلیت دوم: تستر هوشمند قطعات (LCR متر)؛ برگ برنده FNIRSI

این تستر چه قطعاتی را شناسایی می‌کند؟

شاید کاربردی‌ترین ویژگی DSO-TC3، قابلیت تستر قطعات الکترونیکی آن باشد. این تستر هوشمند قادر به شناسایی و تست خودکار قطعات زیر است:

• ترانزیستورهای BJT (NPN/PNP)
• ماسفت‌ها (N/P Channel)
• دیودها و دیودهای زنر
• خازن‌ها (شامل اندازه‌گیری ESR)
• سلف‌ها و مقاومت‌ها
• تریستورها و ترایاک‌ها

یک ابزار حیاتی برای تعمیرکاران و دیباگ مدار

این قابلیت برای تعمیرکاران یک نعمت بزرگ است. تصور کنید در حال عیب‌یابی یک برد هستید و با یک ترانزیستور SMD ناشناس روبرو می‌شوید. با DSO-TC3 می‌توانید به سرعت آن را شناسایی کنید. همچنین، اندازه‌گیری ESR خازن‌ها، فرآیند تعمیر منابع تغذیه را به شدت تسریع می‌بخشد. این ویژگی به تنهایی قیمت FNIRSI DSO-TC3 را توجیه می‌کند.

قابلیت سوم: سیگنال ژنراتور PWM؛ ابزاری برای تست و شبیه‌سازی

مشخصات و نحوه عملکرد

سومین قابلیت کلیدی DSO-TC3، مولد سیگنال داخلی آن است که می‌تواند موج مربعی (PWM) با فرکانس و دیوتی سایکل قابل تنظیم تولید کند. اگرچه این دستگاه امواج سینوسی یا مثلثی تولید نمی‌کند، اما همین ویژگی نیز آن را به ابزاری بسیار کارآمد تبدیل می‌کند.

کاربردهای عملی سیگنال ژنراتور

این ویژگی در بسیاری از سناریوها فوق‌العاده کاربردی است، مانند:
تست درایورهای موتور
کنترل و تست مدارهای دیمر LED
شبیه‌سازی خروجی سنسورهای دیجیتال

بررسی تجربه کاربری: باتری، نمایشگر و رابط کاربری

عمر باتری و شارژ

FNIRSI DSO-TC3 به یک باتری داخلی 1500mAh مجهز شده که برای چندین ساعت کار مداوم کافی است. وجود پورت USB-C برای شارژ یک مزیت بزرگ است و می‌توانید آن را با هر شارژر استانداردی شارژ کنید.

کیفیت نمایشگر و رابط کاربری (UI)

صفحه نمایش 2.4 اینچی رنگی TFT وضوح و خوانایی بسیار خوبی دارد. رابط کاربری به سه بخش اصلی تقسیم شده و ناوبری بین منوها ساده و منطقی است. قابلیت‌هایی مانند ذخیره اسکرین‌شات و آپدیت فریمور نیز از نکات مثبت این دستگاه هستند.

جمع‌بندی: آیا خرید اسیلوسکوپ FNIRSI DSO-TC3 منطقی است؟

نقاط قوت

• ترکیب 3 در 1: صرفه‌جویی فوق‌العاده در هزینه و فضا.
• قیمت استثنایی: ارزش خرید بسیار بالا در برابر امکانات.
• قابلیت حمل بالا: کوچک، سبک و همراه با کیف محافظ.
• تستر قطعات بسیار کاربردی: یک ابزار عیب‌یابی بی‌نظیر و سریع.
• کیفیت ساخت مناسب و لوازم جانبی کامل.

نقاط ضعف

• پهنای باند محدود: برای کارهای حرفه‌ای و فرکانس بالا مناسب نیست.
• تک کاناله بودن: عدم امکان مقایسه همزمان دو سیگنال.
• عدم تولید امواج سینوسی توسط سیگنال ژنراتور.

این دستگاه برای چه کسانی ایده‌آل است؟

• دانشجویان و علاقه‌مندان DIY: این دستگاه بهترین اسیلوسکوپ برای دانشجو است.
• تعمیرکاران: تستر قطعات این دستگاه فرآیند عیب‌یابی را متحول می‌کند.
• توسعه‌دهندگان سیستم‌های نهفته: برای کار با میکروکنترلرهایی مانند آردوینو کاملاً کافی است.

چه کسانی نباید این دستگاه را بخرند؟

• مهندسان مخابرات و RF: اگر با سیگنال‌های فرکانس بالا سر و کار دارید.
• حرفه‌ای‌هایی که به دقت بسیار بالا و کانال‌های متعدد نیاز دارند.

نتیجه‌گیری نهایی: حکم آخر در مورد DSO-TC3

اسیلوسکوپ سه کاره FNIRSI DSO-TC3 یک "آچار فرانسه" کارآمد، چندمنظوره و به شدت کاربردی است. این دستگاه با ارائه سه قابلیت حیاتی در یک بسته‌بندی کوچک، قابل حمل و بسیار مقرون‌به‌صرفه، تعریف جدیدی از تجهیزات اندازه‌گیری اقتصادی ارائه کرده است. این یک ابزار بی‌نقص نیست، اما ارزشی که در برابر قیمت خود ارائه می‌دهد، آن را به یک گزینه بی‌رقیب در بازار تبدیل کرده است. اگر به دنبال ورود به دنیای الکترونیک هستید یا می‌خواهید یک ابزار همه‌کاره به جعبه ابزار خود اضافه کنید، DSO-TC3 بدون شک یکی از هوشمندانه‌ترین انتخاب‌هاست.

قبل از خرید بدانید:

۱. آیا می‌توان از FNIRSI DSO-TC3 برای تعمیر پاور کامپیوتر استفاده کرد؟ بله، کاملاً. قابلیت اسیلوسکوپ برای مشاهده شکل موج و به خصوص قابلیت تستر قطعات برای اندازه‌گیری ESR خازن‌ها، این دستگاه را به ابزاری ایده‌آل برای این کار تبدیل می‌کند.

۲. آیا این دستگاه می‌تواند پروتکل‌های سریال مانند I2C یا SPI را دیکد کند؟ خیر. شما می‌توانید شکل موج این پروتکل‌ها را ببینید، اما DSO-TC3 قابلیت دیکد کردن پروتکل (Protocol Decoding) را ندارد.

۳. حداکثر ولتاژ ورودی قابل اندازه‌گیری با اسیلوسکوپ چقدر است؟ با پراب در حالت 1X، حداکثر ولتاژ 40V± و در حالت 10X، این محدوده به 400V± افزایش می‌یابد که برای کار با اکثر مدارها کافی است.

۴. آیا امکان آپدیت نرم‌افزار داخلی (Firmware) دستگاه وجود دارد؟ بله، شرکت FNIRSI بروزرسانی‌هایی برای بهبود عملکرد ارائه می‌دهد. شما می‌توانید با اتصال دستگاه به کامپیوتر، فریمور آن را ارتقا دهید.
