مولتیمتر چیست و چگونه از آن استفاده کنیم؟ راهنمای جامع برای مبتدیان
جعبه سیاه برقکارها: راهنمای جامع و ساده کار با مولتیمتر برای تازهکارها
مقدمه
آیا تابهحال پیش آمده که باتری کنترل تلویزیون تمام شود و ندانید کدام باتری سالم است و کدام خراب؟ یا شاید سیم شارژر گرانقیمتتان قطع شده باشد و بخواهید دقیقاً محل قطعی را پیدا کنید؟ شاید هم به عنوان یک علاقهمند به دنیای الکترونیک، قصد دارید اولین پروژه خود را بسازید. در تمامی این موارد، شما به یک ابزار حیاتی نیاز دارید: مولتیمتر (Multimeter).
مولتیمتر که گاهی اوقات اهممتر یا ولتمتر نیز نامیده میشود، چشم و گوش شما در دنیای نامرئی الکتریسیته است. بدون این ابزار، کار با برق و الکترونیک شبیه راه رفتن در تاریکی مطلق است. مولتیمتر به شما اجازه میدهد ولتاژ، جریان و مقاومت را اندازهگیری کنید و سلامت قطعات را بسنجید. اگرچه نگاه کردن به دکمهها و اعداد روی نمایشگر این دستگاه ممکن است در ابتدا گیجکننده به نظر برسد، اما کار با آن بسیار سادهتر از چیزی است که فکر میکنید.
در این راهنمای جامع، ما نقشهی راهی را برای شما ترسیم کردهایم تا از یک مبتدی مطلق به کسی تبدیل شوید که با اعتمادبهنفس کامل پروبهای مولتیمتر را در دست میگیرد. ما به بررسی اجزای دستگاه، تفاوت مدلها و نحوه انجام تستهای حیاتی میپردازیم. با ما همراه باشید.
مولتیمتر چیست؟ (آشنایی اولیه)
برای شروع، باید بدانیم که دقیقاً با چه ابزاری سروکار داریم. مولتیمتر یک ابزار اندازهگیری الکترونیکی است که چندین عملکرد اندازهگیری را در یک واحد ترکیب میکند. در پایهایترین حالت، یک مولتیمتر سه دستگاه (ولتمتر، اهممتر، آمپرمتر) را در خود جای داده است.
تفاوت مولتیمتر دیجیتال و آنالوگ (عقربهای)
احتمالا مدلهای آنالوگ را در کارگاههای قدیمی یا فیلمهای دهه ۸۰ دیدهاید. این مولتیمترها دارای یک عقربه فیزیکی هستند که روی یک صفحه مدرج حرکت میکند.
- مزایا: تغییرات لحظهای و نوسانات ولتاژ را بهتر نشان میدهند و در حالت ولتمتر نیازی به باتری ندارند.
- معایب: خواندن دقیق اعداد دشوار است (خطای دید) و مقاومت ورودی پایینتری دارند.
اما مولتیمتر دیجیتال (DMM) استاندارد دنیای امروز است. آنها دارای نمایشگر LCD هستند که عدد دقیق را نشان میدهد. برای مبتدیان، مدلهای دیجیتال به دلیل دقت بالا، خوانایی آسان و قابلیتهای اضافی (مثل تست دیود و خازن) بهترین گزینه هستند.

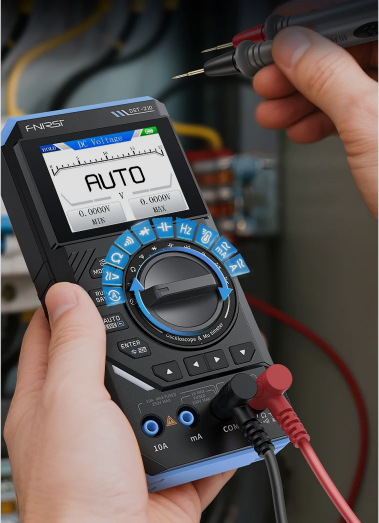

آشنایی با اجزای مولتیمتر
قبل از اندازهگیری، باید آناتومی ابزارمان را بشناسیم. یک مولتیمتر دیجیتال استاندارد از سه بخش اصلی تشکیل شده است:
- نمایشگر (Display): بخش بالایی دستگاه که اعداد را نشان میدهد (معمولاً 4 رقم).
- دستگیره انتخاب یا سلکتور (Selection Knob): قلب فرماندهی دستگاه است. با چرخاندن آن تعیین میکنید که قصد اندازهگیری ولتاژ، جریان یا مقاومت را دارید.
- پورتها (Ports): محل اتصال سیمهای پروب است:
- پورت COM: (مخفف Common). همیشه سیم سیاه (منفی) به این پورت متصل میشود.
- پورت VΩmA: پرکاربردترین پورت برای سیم قرمز. برای اندازهگیری ولتاژ، مقاومت و جریانهای کم استفاده میشود.
- پورت 10A: مخصوص اندازهگیری جریانهای بالا (تا ۱۰ آمپر).

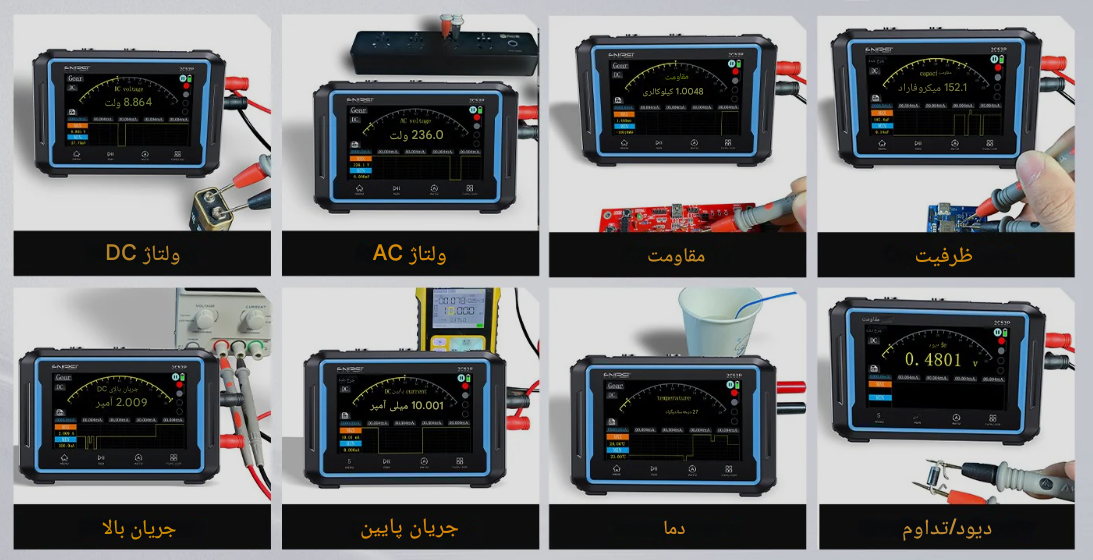

معنی علائم اختصاری روی مولتیمتر
روی بدنه مولتیمتر پر از علامتهای اختصاری است. جدول زیر به شما کمک میکند زبان مولتیمتر را بفهمید:
| V~ (AC) | ولتاژ متناوب | اندازهگیری برق شهری و پریزها |
| V- (DC) | ولتاژ مستقیم | اندازهگیری باتریها و مدارات الکترونیکی |
| Ω (Ohm) | مقاومت | سنجش اهم مقاومتها و سیمپیچها |
| A | آمپر | اندازهگیری شدت جریان |
| موج صوتی / دیود | پیوستگی (Buzzer) | تست قطعی سیم و اتصال کوتاه |
آموزش گامبهگام کار با مولتیمتر

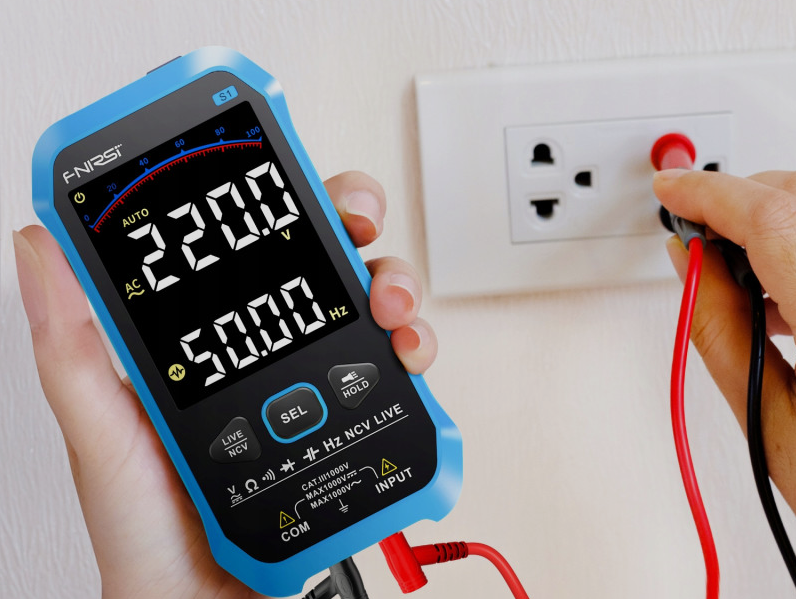

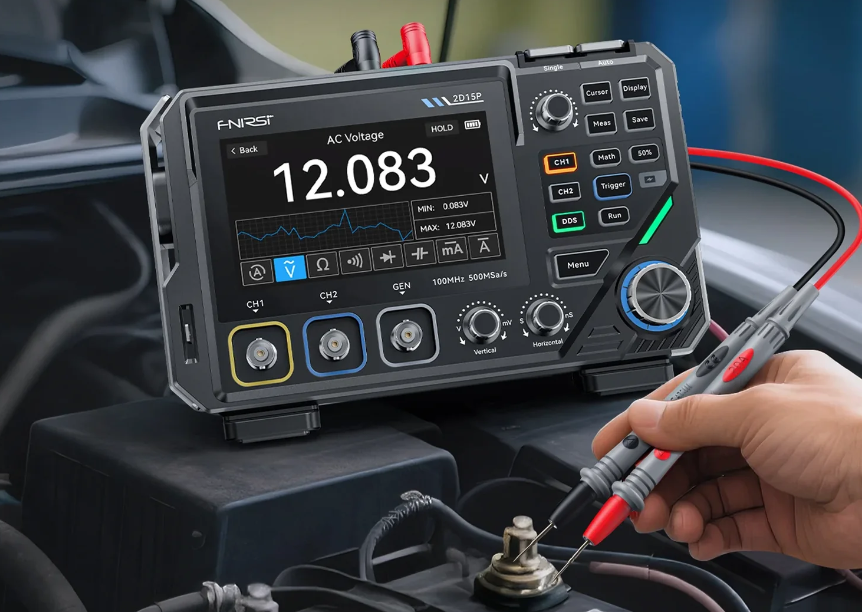

1. چگونه ولتاژ را اندازه بگیریم؟ (تست باتری و پریز)
اندازهگیری ولتاژ رایجترین کار با مولتیمتر است. نکته مهم این است که ولتاژ همیشه به صورت موازی اندازهگیری میشود.
مراحل:
- سیم سیاه به COM و سیم قرمز به VΩmA.
- تنظیم سلکتور: برای باتری روی V- (DC) و برای پریز برق روی V~ (AC) قرار دهید. (اگر اتو-رنج نیست، عددی بالاتر از ولتاژ احتمالی را انتخاب کنید).
- پروبها را به دو سر قطعه یا داخل سوراخهای پریز بزنید.
- عدد روی نمایشگر را بخوانید
2. نحوه اندازهگیری مقاومت (تست اهم)
نکته ایمنی حیاتی: قبل از اندازهگیری مقاومت، حتماً برق مدار را قطع کنید! تست مقاومت روی مدار روشن میتواند به مولتیمتر آسیب جدی بزند.
مراحل:
- سیمها همانند حالت قبل (قرمز به VΩmA).
- سلکتور را روی علامت Ω بگذارید.
- نوک پروبها را به دو پایه قطعه (مثلاً مقاومت) بزنید.
- تفسیر: اگر عدد 1 یا OL دیدید، یعنی مقاومت بینهایت است (مدار باز). اگر عدد نزدیک به صفر بود، یعنی مقاومت بسیار کم است.
3. تست پیوستگی یا بازر (Continuity)
این تست برای پیدا کردن قطعی سیم معجزه میکند.
- سلکتور را روی علامت موج صوتی (بوق) بگذارید.
- دو سر پروبها را به هم بزنید؛ باید صدای بوق بشنوید (تست سلامت دستگاه).
- حالا پروبها را به دو سر سیم مورد نظر بزنید. اگر بوق زد، سیم سالم است. اگر ساکت بود، سیم قطع شده است.

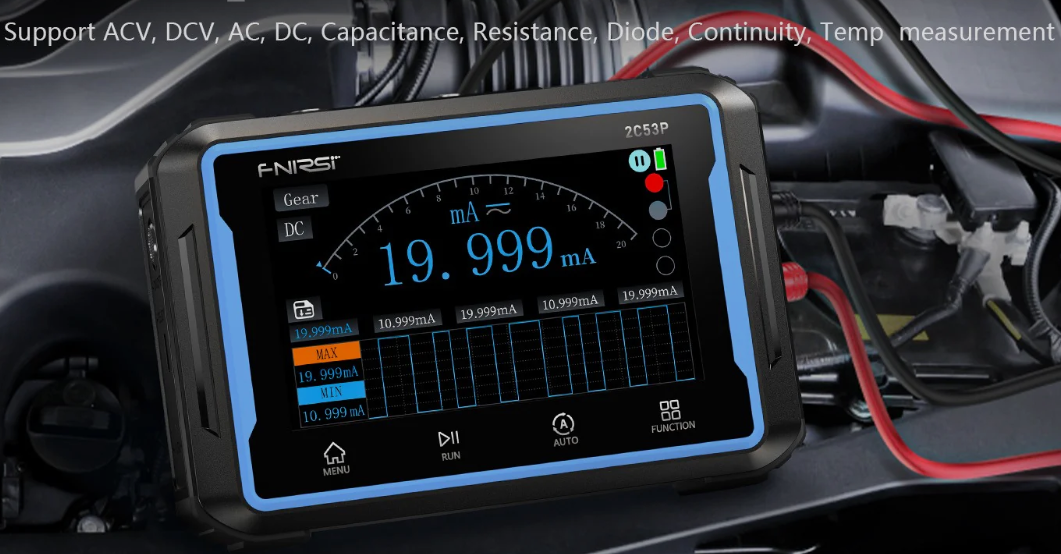

4. اندازهگیری جریان (آمپر) – بخش خطرناک!
اندازهگیری جریان با ولتاژ متفاوت است و باید به صورت سری انجام شود. یعنی مولتیمتر باید بخشی از سیمکشی مدار شود.
مراحل:
- تغییر پورت: سیم قرمز را به پورت 10A منتقل کنید (برای ایمنی بیشتر).
- سلکتور را روی A تنظیم کنید.
- مدار را قطع کنید و پروبها را بین منبع تغذیه و مصرفکننده قرار دهید.
- مدار را روشن کنید تا جریان از داخل مولتیمتر عبور کند و عدد نمایش داده شود.
نکات ایمنی حیاتی هنگام کار با مولتیمتر
- سلامت پروبها: همیشه قبل از کار، روکش سیمها را چک کنید تا پارگی نداشته باشند.
- تماس دست: هنگام کار با ولتاژ بالا، هرگز قسمت فلزی نوک پروب را لمس نکنید.
- بازگشت سیم قرمز: بعد از تست جریان، بلافاصله سیم قرمز را به پورت ولتاژ برگردانید. اگر فراموش کنید و ولتاژ بگیرید، فیوز دستگاه میسوزد!
راهنمای خرید مولتیمتر برای افراد مبتدی
آیا نیاز به مولتیمتر گران قیمت (مثل Fluke) دارید؟ خیر. برای مصارف خانگی و آموزشی، مولتیمترهای ارزانقیمت دیجیتال (مانند برندهای Victor یا Uni-T) کاملاً پاسخگو هستند. پیشنهاد ما خرید مدلهای Auto-Range (رنج خودکار) است. در این مدلها نیازی به تنظیم دستی عدد ولتاژ نیست و کاربری بسیار سادهتری دارند.
نتیجهگیری
مولتیمتر ابزاری است که ترس شما از برق را به مهارت تبدیل میکند. ما آموختیم که ولتاژ را موازی، جریان را سری و مقاومت را در حالت خاموش تست کنیم. بهترین راه یادگیری، تمرین است. همین حالا یک باتری قلمی بردارید و ولتاژ آن را اندازه بگیرید!
سوالات متداول
1. آیا با مولتیمتر ارزان هم میتوان کارهای تعمیراتی انجام داد؟ بله، برای مصارف خانگی و پروژههای دانشآموزی، مولتیمترهای ارزانقیمت دیجیتال کاملاً کارراهانداز هستند و دقت کافی را دارند.
2. علامت OL روی نمایشگر مولتیمتر به چه معناست؟ OL مخفف Open Loop است. در تست مقاومت یعنی مدار قطع است (یا مقاومت بینهایت است) و در تست ولتاژ یعنی مقدار ولتاژ بیشتر از رنج تنظیم شده است.
3. اگر جای سیمهای قرمز و مشکی را اشتباه بزنیم چه میشود؟ در مولتیمترهای دیجیتال اتفاق خطرناکی نمیافتد؛ فقط عدد روی نمایشگر با علامت منفی (-) نشان داده میشود که نشاندهنده قطبیت معکوس است.
4. چگونه بفهمم فیوز مولتیمتر سوخته است؟ اگر مولتیمتر روشن میشود و ولتاژ را نشان میدهد اما در حالت تست جریان (آمپر) عدد صفر را نشان میدهد، احتمالاً فیوز داخلی محافظ جریان سوخته است.
