FNIRSI
اسیلوسکوپ دستی DSO-510
قیمت: ۷,۷۲۷,۲۷۳ ۷,۵۹۰,۹۰۹ تومان
ویژگیهای کلیدی اسیلوسکوپ FNIRSI DSO-510
- نسخه ارتقایافته: پهنای باند 10MHz، نرخ نمونهبرداری 48MS/s و محدوده وسیع time base.
- اندازهگیری دقیق: پشتیبانی از نمایش سطح و حالت afterglow برای ثبت دقیق جزئیات سیگنال.
- سیگنال ژنراتور DDS: قابلیت تولید 13 نوع شکل موج مختلف با حداکثر فرکانس خروجی 50KHz.
- طراحی کاربردی: نمایشگر 2.8 اینچی HD، عملکرد AUTO تک-کلیدی برای تنظیم خودکار و بهینه پارامترها.
- اندازهگیری ولتاژ بالا: قابلیت اندازهگیری ایمن ولتاژ تا 400 ولت.
- باتری با دوام: مجهز به باتری داخلی 1000mAh و درگاه شارژ Type-C برای استفاده طولانیمدت.
توضیح مختصر اسیلوسکوپ FNIRSI DSO-510
اسیلوسکوپ دستی FNIRSI DSO-510 یک ابزار اندازهگیری پرچمدار و با کارایی بالا است که برای تست سیگنالهای پیچیده، تحقیق و توسعه و امور آموزشی طراحی شده است. این دستگاه با نرخ نمونهبرداری 48MS/s و پهنای باند 10MHz، توانایی تحلیل سیگنالهای آنالوگ دورهای و دیجیتال غیر دورهای را دارد. DSO-510 با ترکیب قابلیتهای یک اسیلوسکوپ دیجیتال و یک فانکشن ژنراتور داخلی در یک بدنه جمعوجور و قابل حمل، ابزاری کارآمد برای تکنسینها، دانشجویان و علاقهمندان به الکترونیک محسوب میشود.
جدول مشخصات فنی اسکوپ FNIRSI DSO-510
پارامترهای پایه
| برند | FNIRSI |
|---|---|
| مدل | DSO-510 |
| نمایشگر | 2.8 اینچ / PPI: 320*240 |
| شارژ USB | 5V/1A |
| ظرفیت باتری لیتیومی | 1000mAh |
| ابعاد | 99x68.3x19.5 میلیمتر |
| وزن | 104 گرم |
پارامترهای اسیلوسکوپ کوچک
| کانال | 1 |
|---|---|
| نرخ نمونهبرداری | 48MS/s |
| پهنای باند | 10MHz |
| حساسیت عمودی | 10mV/Div-20V/Div (بر اساس توالی 1-2-5) |
| محدوده Time Base | 50ns/Div-20s/Div (بر اساس توالی 1-2-5) |
| محدوده ولتاژ | X1: ±40V (Vpp:80V) X10: ±400V (Vpp:800V) |
| حالت تریگر | Auto / Normal / Single |
| لبه تریگر | لبه بالارونده / لبه پایینرونده |
| کوپلینگ | AC/DC |
پارامترهای سیگنال ژنراتور
| فرکانس | 0-50KHz |
|---|---|
| دیوتی سایکل | 0-100% (امواج مربعی و دندانارهای) |
| دامنه | 0.1-3.0V |
| شکل موجها | موج سینوسی، موج مربعی، موج دندانارهای، نیمموج، تمامموج، موج پلهای، موج پلهای معکوس، صعود نمایی، نزول نمایی، سیگنال DC، چندآهنگه، پالس سینک، موج لورنتز. |
معرفی و بررسی کامل اسیلوسکوپ و مولد سیگنال DSO-510
اسیلوسکوپ پرتابل FNIRSI DSO-510 به عنوان یک نسخه بهبودیافته از مدل DSO152، با هدف ارائه ابزاری جامع و کارآمد برای طیف گستردهای از کاربران توسعه یافته است. این دستگاه با ادغام دو ابزار ضروری آزمایشگاه الکترونیک، یعنی اسیلوسکوپ و سیگنال ژنراتور، در یک بدنه سبک و قابل حمل، به یک راهکار عملی برای تست و عیبیابی در محیطهای مختلف تبدیل شده است.
قیمت و خرید اسیلوسکوپ قابل حمل FNIRSI DSO-510
این دستگاه با توجه به قابلیتهای دوگانهای که ارائه میدهد، از ارزش خرید بالایی برخوردار است. قیمت آن در مقایسه با تهیه جداگانه یک اسیلوسکوپ و یک فانکشن ژنراتور مجزا، بسیار رقابتی و مقرونبهصرفه است. این ویژگی، DSO-510 را به گزینهای ایدهآل برای دانشجویان، علاقهمندان و کارگاههای تعمیراتی که بودجه محدودی دارند، تبدیل میکند.
تحلیل عملکرد اسیلوسکوپ
بخش اسیلوسکوپ این دستگاه با پهنای باند 10MHz و نرخ نمونهبرداری 48MS/s، برای مشاهده و تحلیل سیگنالهای فرکانس پایین و متوسط در مدارات آنالوگ و دیجیتال مناسب است. یکی از برجستهترین ویژگیهای آن، قابلیت اندازهگیری ولتاژ تا ±400V (با پراب 10X) است که ایمنی لازم برای کار بر روی مدارات قدرت و منابع تغذیه را فراهم میکند. وجود حالتهای تریگر کامل (Auto, Normal, Single) و دکمه AUTO که به صورت خودکار بهترین تنظیمات نمایش را اعمال میکند، کار با دستگاه را حتی برای افراد مبتدی بسیار آسان میسازد.
کاربردهای سیگنال ژنراتور (مولد سیگنال)

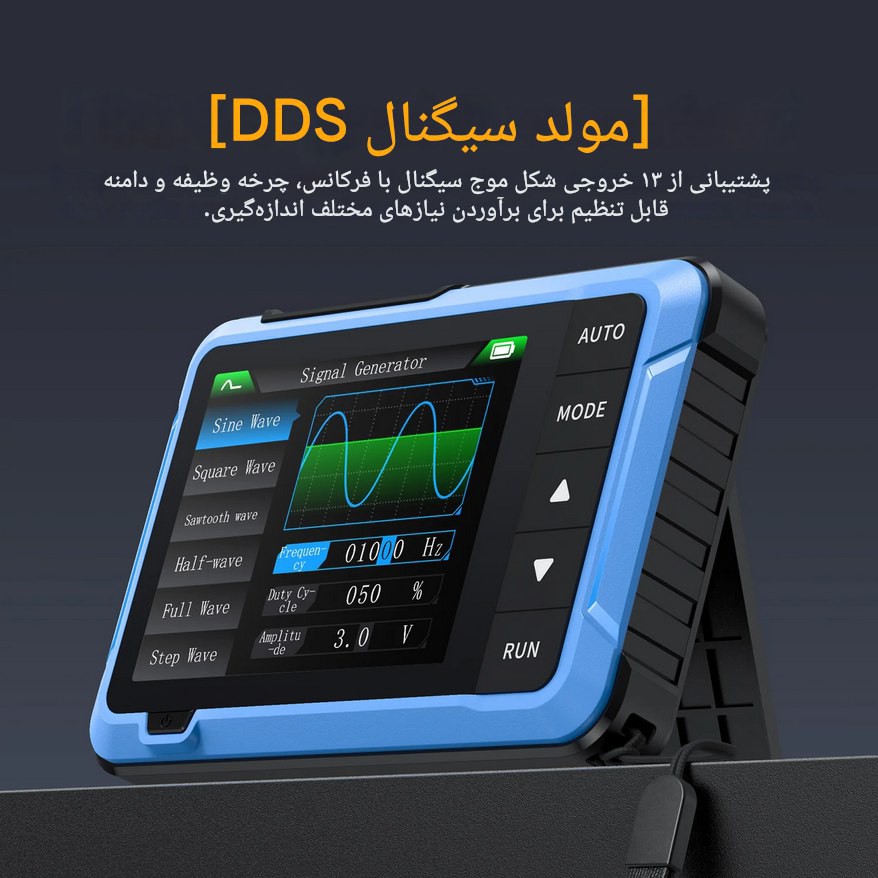

فانکشن ژنراتور داخلی DSO-510 قادر به تولید 13 نوع شکل موج کاربردی با فرکانس 0 تا 50 کیلوهرتز است. این قابلیت به کاربر اجازه میدهد تا سیگنالهای مختلفی را برای تست پاسخ فرکانسی آمپلیفایرها، بررسی عملکرد فیلترها، یا شبیهسازی خروجی سنسورها تولید کند. امکان تنظیم دقیق دامنه و دیوتی سایکل، انعطافپذیری این ابزار را برای کاربردهای متنوع افزایش میدهد.
طراحی و نقاط قوت
- قابلیت حمل بالا: با وزن تنها 104 گرم و طراحی فشرده، این اسیلوسکوپ به راحتی قابل حمل است و فضای کمی را اشغال میکند.
- نمایشگر واضح: صفحه نمایش 2.8 اینچی LCD با رزولوشن 320x240، تصویری شفاف و خوانا از شکل موجها ارائه میدهد.
- باتری و شارژ: باتری داخلی 1000mAh برای حدود 4 ساعت استفاده مداوم کافی است و پورت شارژ Type-C، شارژ سریع و آسان را تضمین میکند.

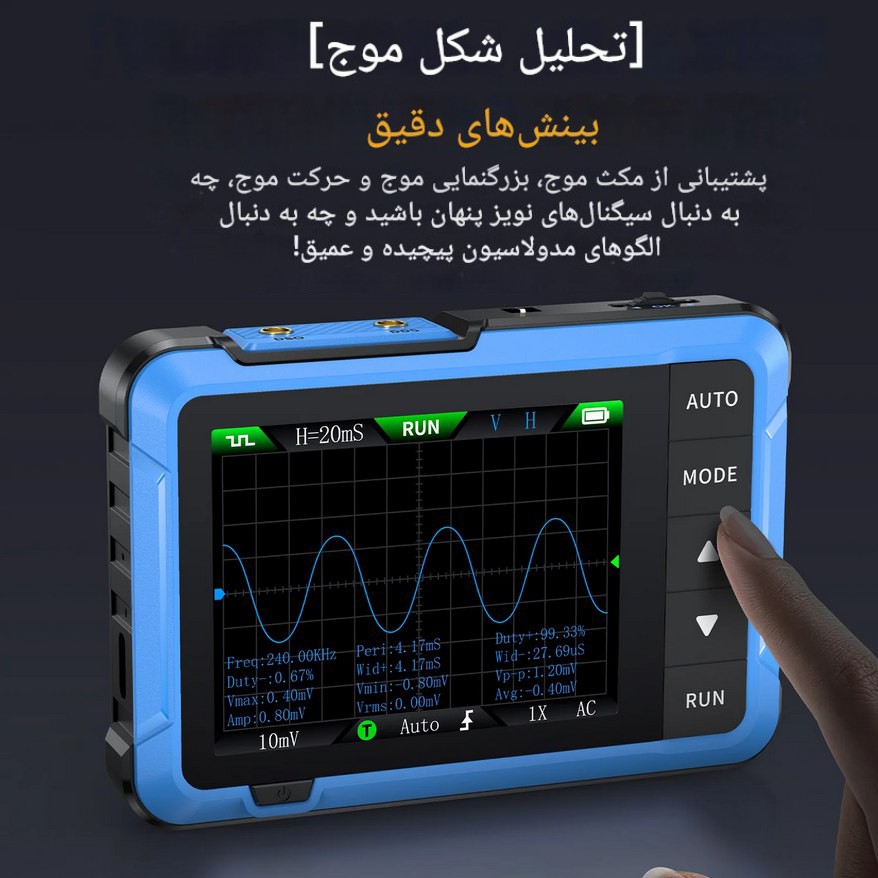

- کاربری آسان: قابلیتهایی مانند ذخیره و خروجی گرفتن از تصویر شکل موج، بزرگنمایی و حرکت دادن آن روی صفحه، تحلیل سیگنال را تسهیل میبخشد.
محدودیتهای دستگاه
- تک کاناله بودن: این اسیلوسکوپ تنها یک کانال ورودی دارد و امکان مقایسه همزمان دو سیگنال وجود ندارد.
- پهنای باند محدود: پهنای باند 10MHz برای بسیاری از کاربردهای عمومی کافی است، اما برای تحلیل سیگنالهای دیجیتال با سرعت بالا یا سیگنالهای مخابراتی مناسب نیست.
مشتریان هدف اسکوپ و مولد سیگنال DSO-510
- علاقهمندان به الکترونیک و مبتدیان: به دلیل کاربری آسان و عملکرد AUTO.
- دانشجویان رشتههای مهندسی برق و الکترونیک: به عنوان یک ابزار آموزشی و آزمایشگاهی قابل حمل.
- تکنسینهای تعمیرات: برای عیبیابی لوازم الکترونیکی مصرفی و بردهای کنترلی.
- توسعهدهندگان پروژههای Embedded و IoT: برای بررسی سیگنالهای کنترلی و خروجی سنسورها.
- متخصصان تعمیرات خودرو: برای بررسی اولیه سیگنالهای الکتریکی در خودرو.
