اسیلوسکوپ دستی سه کاره FNIRSI 2C23T
قیمت: ۱۱,۳۶۳,۶۳۶ ۱۰,۹۰۹,۰۹۱ تومان

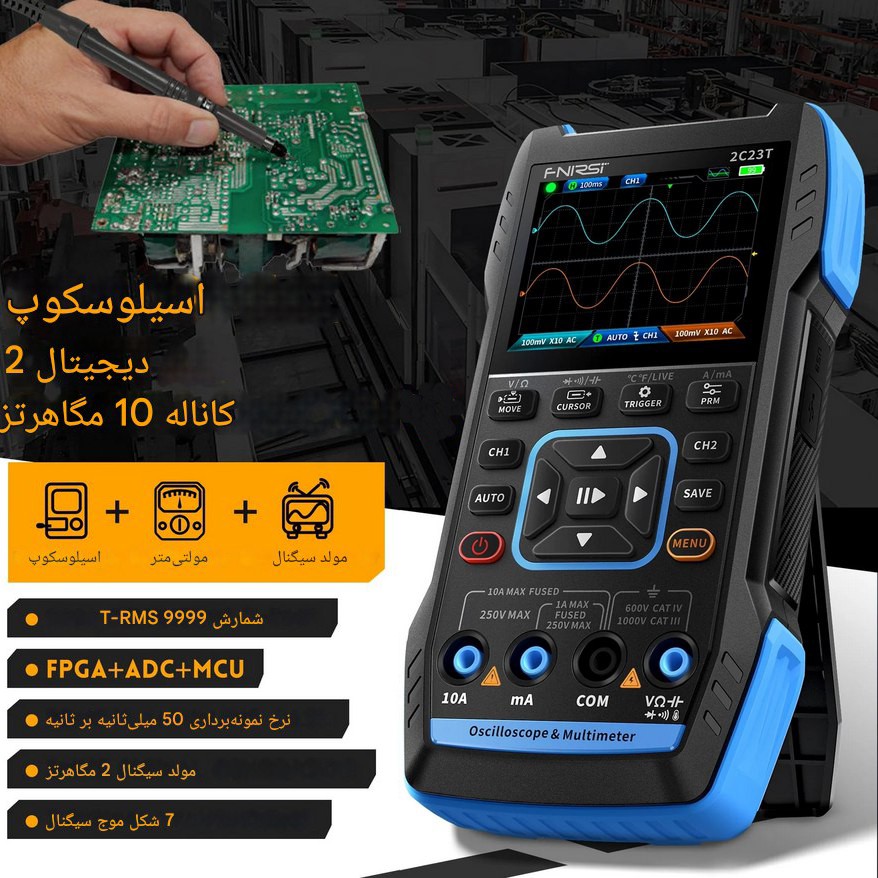

امکانات اصلی در یک نگاه اسکوپ FNIRSI 2C23T افنیرسی
- اسیلوسکوپ دو کاناله: پهنای باند مستقل 10 مگاهرتز برای هر کانال و نرخ نمونهبرداری 50MS/s.
- مولتیمتر True RMS: دقت 4 رقمی با شمارش 10,000 برای اندازهگیری دقیق ولتاژ، جریان، مقاومت و ظرفیت.
- مولد سیگنال (Signal Generator): قابلیت تولید 7 نوع شکل موج مختلف با فرکانس خروجی تا 2 مگاهرتز.
- ذخیره و انتقال شکل موج: قابلیت ذخیره اسکرینشات از شکل موج و انتقال آن به کامپیوتر از طریق پورت Type-C.
- طراحی کارآمد و قابل حمل: مجهز به باتری داخلی 3000 میلیآمپر ساعتی با زمان آمادهبهکار تا 6 ساعت و نمایشگر 2.8 اینچی.
نگاهی کلی به اسیلوسکوپ FNIRSI 2C23T افنیرسی
- FNIRSI 2C23T یک دستگاه اندازهگیری دیجیتال، پرتابل و سه-کاره است که برای فعالان حوزه تعمیرات و توسعه الکترونیک طراحی شده است. این دستگاه سه ابزار کلیدی را در یک بدنه جمعوجور ارائه میدهد:
- اسیلوسکوپ: یک اسیلوسکوپ دیجیتال دو کاناله با معماری سختافزاری FPGA+MCU+ADC، نرخ نمونهبرداری 50MS/s و پهنای باند آنالوگ 10MHz برای هر کانال. این دستگاه از اندازهگیری ولتاژ تا سقف 400V± پشتیبانی کرده و قابلیت ذخیره و بازبینی شکل موج را فراهم میکند.
- مولتیمتر: یک مولتیمتر 10,000 شمارشی True RMS که اندازهگیری دقیق ولتاژ و جریان AC/DC، مقاومت، خازن، دیود و تست پیوستگی را ممکن میسازد.
- سیگنال ژنراتور: یک مولد سیگنال داخلی DDS که قادر به تولید 7 نوع شکل موج کاربردی با فرکانس، دامنه و چرخه وظیفه قابل تنظیم تا سقف 2MHz است.
این تجهیز با نمایشگر 2.8 اینچی LCD، باتری لیتیومی قابل شارژ 3000mAh و ابعاد کوچک، ابزاری ایدهآل و کارآمد برای مهندسان، دانشجویان و علاقهمندان به الکترونیک است.
جدول دادههای فنی اسکوپ FNIRSI 2C23T
| مشخصه | مقدار |
|---|---|
| برند | FNIRSI |
| مدل | 2C23T |
| نمایشگر | 2.8 اینچ رنگی HD |
| رزولوشن | 320x240 |
| پورت شارژ | TYPE-C (5V/1A) |

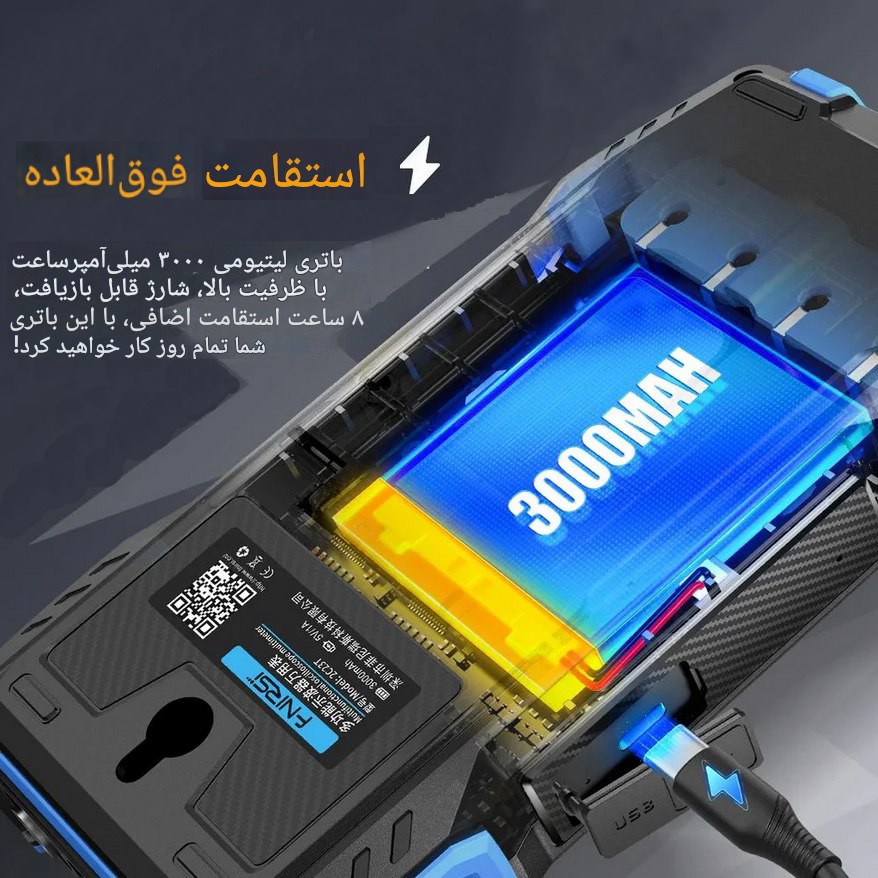

| باتری | لیتیوم 3000mAh |
| توابع پشتیبانی شده | اسیلوسکوپ، مولد سیگنال، مولتیمتر |
| زبان | انگلیسی |
| زمان آمادهبهکار | 6 ساعت (در شرایط آزمایشگاهی) |
| ابعاد | 167x89x35 میلیمتر |
| وزن | 300 گرم |

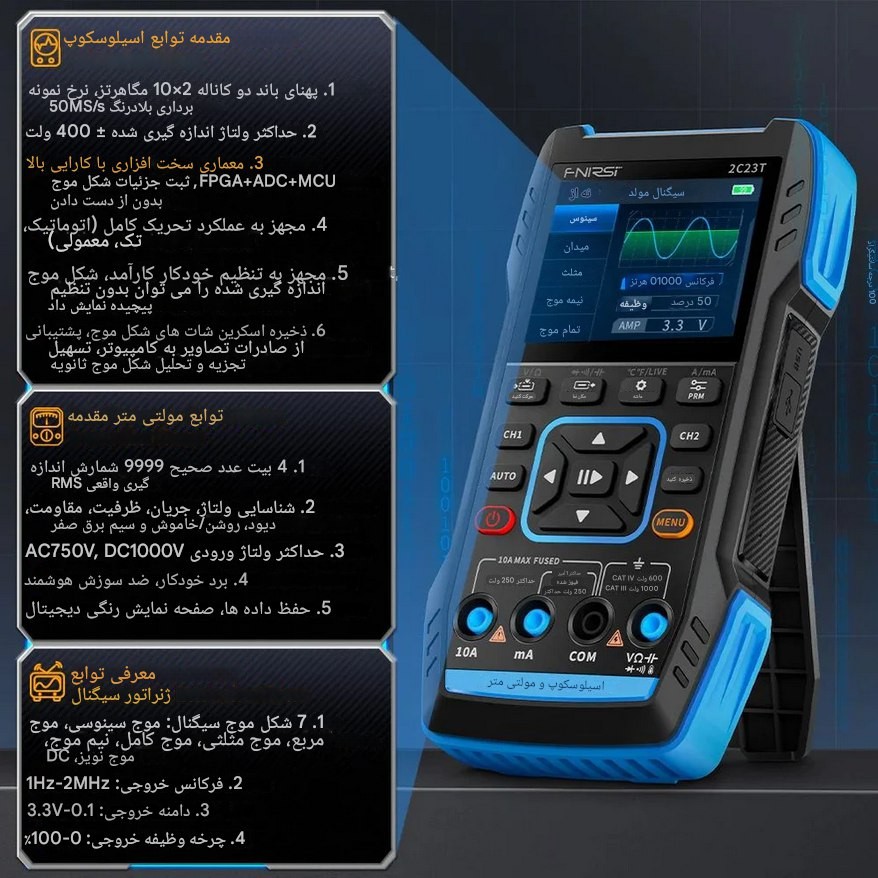

پارامترهای اسیلوسکوپ
| مشخصه | مقدار |
|---|---|
| کانال | دو کاناله |
| نرخ نمونهبرداری | 50M |

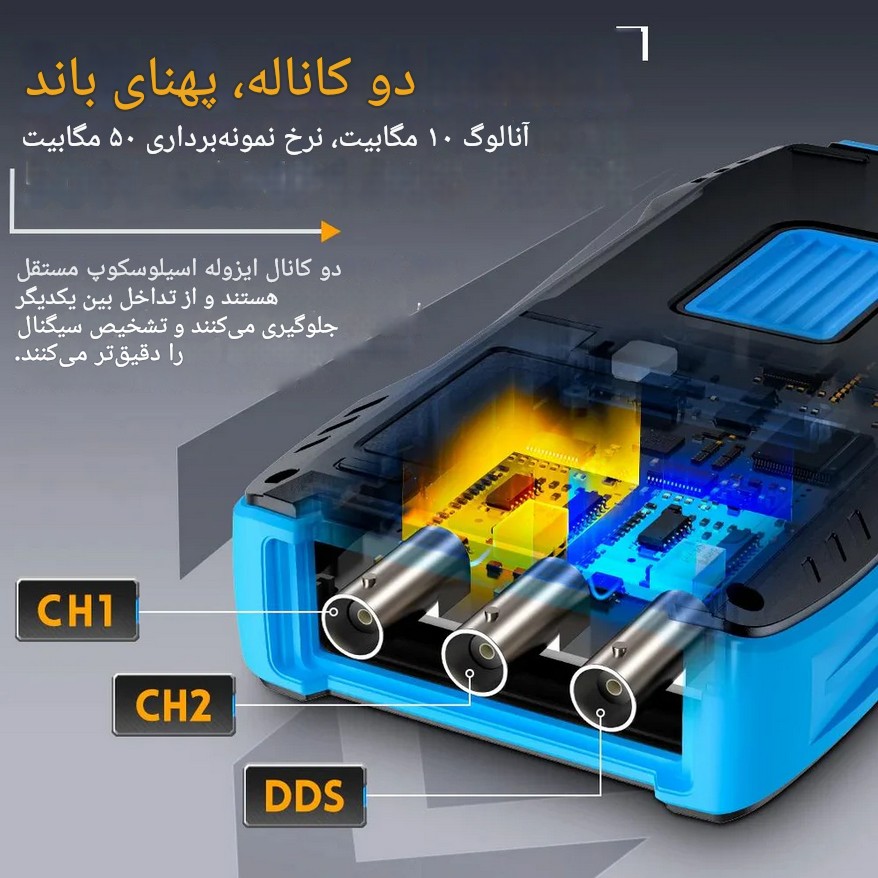

| پهنای باند آنالوگ | 10M (مستقل برای هر کانال) |
| عمق ذخیرهسازی | 32kb |
| امپدانس ورودی | 1MΩ |
| محدوده Time Base | 50ns-10s |
| حساسیت عمودی | 20mV/div - 10V/div (X1) |
| حداکثر ولتاژ قابل اندازهگیری | ±400V |
| حالت تریگر | خودکار / نرمال / تکی |
| نوع تریگر | لبه بالارونده / لبه پایینرونده |
| حالت نمایش | YT / Scroll |
| کوپلینگ | AC/DC |
| ذخیره اسکرینشات شکل موج | بله |
| خروجی گرفتن از تصویر شکل موج | بله |
| معماری سختافزاری | معماری سختافزاری با عملکرد بالا (FPGA+ADC+MCU) برای ثبت جزئیات شکل موج بدون افت |
| عملکرد تریگر (Trigger) | مجهز به عملکرد کامل تریگر (خودکار، تکی، نرمال) |
| تنظیم خودکار (Auto Set) | مجهز به تنظیم خودکار کارآمد برای نمایش شکل موج بدون نیاز به تنظیمات پیچیده |
| ذخیره و خروجی شکل موج | قابلیت ذخیره اسکرینشات از شکل موج و انتقال تصاویر به کامپیوتر برای تحلیل ثانویه |
عملکردهای مولتیمتر (MULTIMETER FUNCTIONS)
| ویژگی | توضیحات |
|---|---|
| نوع اندازهگیری | اندازهگیری True RMS با شمارش 9999 |
| پارامترهای قابل اندازهگیری | تشخیص ولتاژ، جریان، ظرفیت خازن، مقاومت، دیود، تست پیوستگی (On/Off) و سیم فاز |
| حداکثر ولتاژ ورودی | ولتاژ AC: 750V، ولتاژ DC: 1000V |
| قابلیتهای هوشمند | محدوده خودکار (Automatic Range)، محافظت هوشمند در برابر سوختن (Anti-Burning) |
| ویژگیهای نمایش | قابلیت نگهداری داده (Data Retention)، نمایشگر دیجیتال رنگی |
| پارامترهای مولتیمتر | ولتاژ DC |
| ولتاژ AC | 9.999V / 99.99V / 750.0V - دقت: ±(1%+3) |
| جریان DC | 9999μA / 99.99mA / 999.9mA / 9.999A - دقت: ±(1.2%+3) |
| جریان AC | 9999μA / 99.99mA / 999.9mA / 9.999A - دقت: ±(1.5%+3) |
| مقاومت | تا 9.999MΩ دقت: ±(0.5%+3) / تا 99.99MΩ دقت: ±(1.5%+3) |
| ظرفیت خازن | تا 999.9μF دقت: ±(2.0%+5) / تا 99.99mF دقت: ±(5.0%+20) |
| دما | (-55 |
| تست دیود | بله |
| تست پیوستگی (Buzzer) | بله |
| تشخیص خط زنده (فاز) | بله |
عملکردهای مولد سیگنال (SIGNAL GENERATOR FUNCTIONS)
| ویژگی | توضیحات |
|---|---|
| تعداد شکل موج | 7 نوع شکل موج: سینوسی، مربعی، مثلثی، موج کامل، نیمموج، نویز، DC |
| فرکانس خروجی | 1Hz تا 2MHz |
| دامنه خروجی | 0.1V تا 3.3V |
| چرخه وظیفه (Duty Cycle) | 0% تا 100% |
نقد و بررسی کامل اسیلوسکوپ FNIRSI 2C23T
تحلیل جامع اسیلوسکوپ پرتابل سه کاره FNIRSI 2C23T
اسیلوسکوپ دستی FNIRSI 2C23T یک ابزار اندازهگیری ترکیبی است که با ادغام سه دستگاه ضروری (اسیلوسکوپ، مولتیمتر و فانکشن ژنراتور) در یک واحد قابل حمل، نیاز به حمل تجهیزات متعدد را برطرف میکند. این دستگاه به طور خاص برای تکنسینهای تعمیرات، دانشجویان رشتههای مهندسی و علاقهمندان به پروژههای DIY طراحی شده است که به دنبال کارایی بالا در کنار قیمت مناسب هستند. معماری سختافزاری مبتنی بر FPGA+MCU+ADC، عملکرد پایدار و پردازش سریع سیگنال را تضمین میکند.
کاربردها، نقاط قوت و محدودیتها
نقاط قوت کلیدی:
- ترکیب سهگانه: مهمترین مزیت این دستگاه، تجمیع سه ابزار کاربردی است که باعث صرفهجویی در هزینه و فضا میشود.
- اسیلوسکوپ دو کاناله: برخلاف بسیاری از مدلهای همرده که تک کاناله هستند، 2C23T امکان مقایسه همزمان دو سیگنال را فراهم میکند که برای تحلیل مدارهای الکترونیکی بسیار حیاتی است.
- قابلیت حمل (پرتابل): با باتری داخلی 3000mAh و ابعاد کوچک، این دستگاه برای عیبیابی در محل و کاربردهای میدانی ایدهآل است.
- کاربری آسان: رابط کاربری ساده و حالت تریگر خودکار (AUTO) به کاربران مبتدی اجازه میدهد تا بدون نیاز به تنظیمات پیچیده، شکل موجها را به سرعت مشاهده کنند.
محدودیتها: پهنای باند 10 مگاهرتزی این اسیلوسکوپ برای کاربردهای عمومی الکترونیک، تعمیرات منابع تغذیه سوئیچینگ، مدارات صوتی و پروژههای مبتنی بر میکروکنترلر کاملاً کافی است. با این حال، برای تحلیل سیگنالهای فرکانس بالا (مانند ارتباطات رادیویی RF یا گذرگاههای داده پرسرعت) مناسب نیست و کاربران حرفهای در این حوزهها باید به سراغ مدلهایی با پهنای باند بالاتر بروند.
راهنمای خرید و قیمتگذاری اسیلوسکوپ دستی FNIRSI 2C23T
هنگام خرید اسیلوسکوپ دستی FNIRSI 2C23T، باید به نیازسنجی دقیق کاربری خود توجه کنید. این محصول تعادل بسیار خوبی بین امکانات، قابلیت حمل و قیمت برقرار کرده است. اگر فعالیت شما شامل تعمیر بردهای الکترونیکی، پروژههای آردوینو و الکترونیک آنالوگ سطح متوسط است، 2C23T یک انتخاب هوشمندانه و اقتصادی محسوب میشود. قیمت این دستگاه آن را به گزینهای جذاب برای جایگزینی سه دستگاه مجزا تبدیل کرده و ارزش خرید بالایی را برای کارگاههای کوچک، محیطهای آموزشی و استفاده شخصی فراهم میآورد.
دستگاه اسیلوسکوپ پرتابل FNIRSI 2C23T برای چه کسانی مناسب است؟
- دانشجویان رشتههای مهندسی برق، الکترونیک و مکاترونیک.
- تعمیرکاران تجهیزات الکترونیکی، لوازم خانگی و بردهای مدار چاپی.
- علاقهمندان به الکترونیک و سازندگان پروژههای DIY (Makers).
- کارگاهها و مراکز خدمات فنی کوچک.
- موسسات آموزشی و هنرستانهای فنیحرفهای.
- مهندسان و طراحان برای عیبیابی اولیه مدارات.
- فعالان حوزه رباتیک و سیستمهای امبدد (Embedded Systems).
