اسیلوسکوپ و مولتی متر FNIRSI DST-210
قیمت: ۷,۲۷۲,۷۲۷ ۷,۲۲۷,۲۷۲ تومان

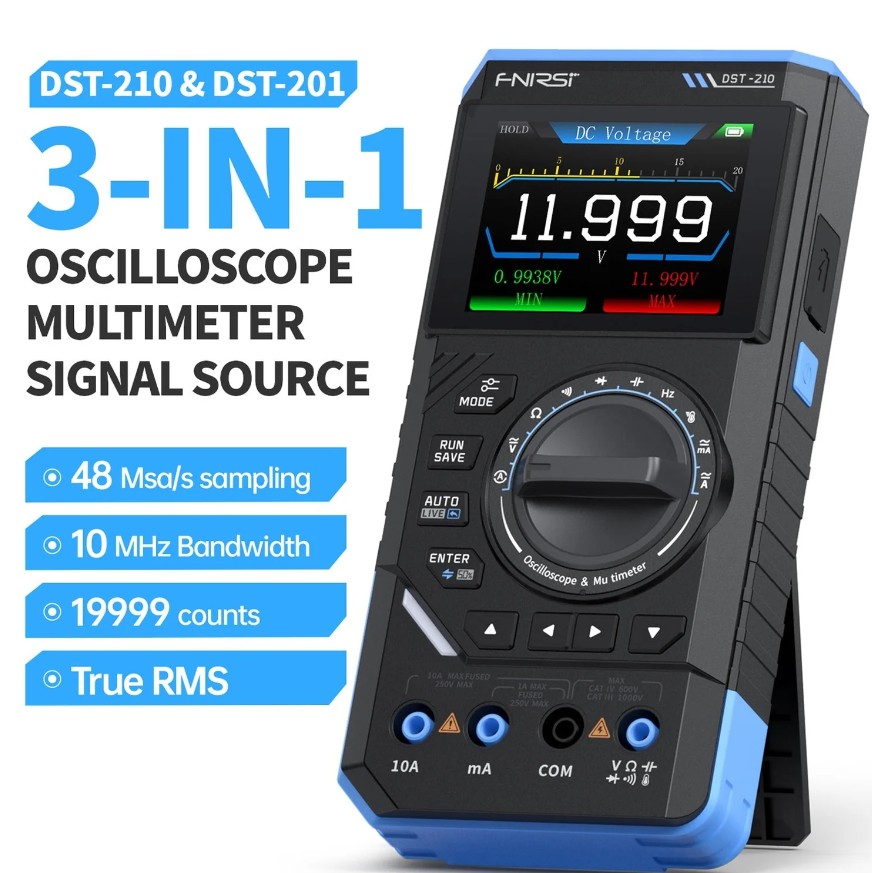

برجستهترین قابلیتهای اسکوپ FNIRSI DST-210 افنیرسی در یک نگاه
- دستگاه 3 در 1: ترکیبی از اسیلوسکوپ دستی، مولتیمتر دقیق و سیگنال ژنراتور در یک بدنه.
- اسیلوسکوپ دیجیتال دقیق: با پهنای باند تا 10MHz و نمونهبرداری 48MSa/s (در مدل DST-210).
- مولتیمتر جامع و حرفهای: اندازهگیری ولتاژ، جریان AC/DC، مقاومت، خازن، دما، فرکانس و تست دیود.
- سیگنال ژنراتور داخلی (DDS): قابلیت تولید 13 نوع شکل موج مختلف با فرکانس و دامنه قابل تنظیم.
- طراحی پرتابل با باتری 3000mAh: سبک، جمعوجور و ایدهآل برای کار در محیطهای مختلف و استفاده میدانی.
- نمایشگر رنگی 2.8 اینچی: نمایش واضح و خوانای تمام پارامترها و شکل موجها.
آزمایشگاه الکترونیک در دستان شما
تستر چندکارهی FNIRSI DST-210 یک ابزار اندازهگیری همهفنحریف است که سه دستگاه ضروری آزمایشگاه الکترونیک یعنی یک اسیلوسکوپ دستی، مولتیمتر دقیق و سیگنال ژنراتور را در یک بدنه جمعوجور جای داده است. این دستگاه برای تعمیرات الکترونیک، تحقیق و توسعه، و آموزش طراحی شده است و با داشتن باتری قدرتمند 3000 میلیآمپر ساعتی، ابزاری ایدهآل برای تکنسینهای میدانی و علاقهمندان به الکترونیک محسوب میشود. مدل DST-210 با پهنای باند 10 مگاهرتز، قابلیت تحلیل سیگنالهای سریعتر را نیز فراهم میکند.

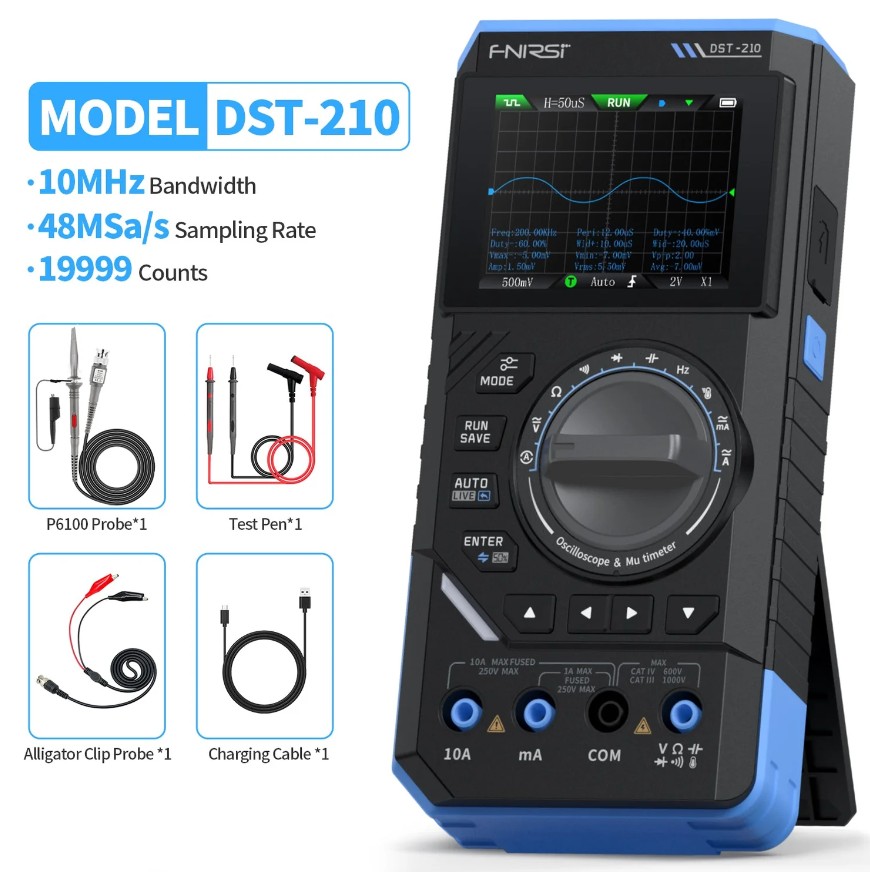

جزئیات فنی اسیلوسکوپ حافظه دیجیتال FNIRSI DST-210 به تفکیک عملکرد
| پارامترهای اصلی | |
|---|---|
| مدل | DST-210 |
| جنس صفحه نمایش | 2.8 اینچ TFT رنگی |
| نور پسزمینه | روشنایی قابل تنظیم |
| منبع تغذیه | TYPE-C (5V/1A) |
| باتری | 3000mAh |
| زبانها | چینی، انگلیسی |
| ابعاد محصول | ≈177.43×87.47×34.5mm |
| وزن خالص | ≈300g |
| پارامترهای اسیلوسکوپ | |
|---|---|
| نرخ نمونهبرداری | DST-210: 48MSa/s > |
| پهنای باند آنالوگ | DST-210: 10MHz > |
| امپدانس ورودی | 1MΩ |
| حالت کوپلینگ | AC/DC |
| محدوده ولتاژ تست | پراب 1:1: 80Vpp (+40V) پراب 10:1: 800Vpp (+400V) |
| حساسیت عمودی | 10mV/div ~ 10V/div(x1) |
| جابجایی عمودی | قابل تنظیم با نشانگر |
| بازه زمانی افقی | DST-210: 50ns~20s |
| حالت تریگر | خودکار / نرمال / تکی |
| نوع تریگر | لبه بالارونده و لبه پایینرونده |
| سطح تریگر | قابل تنظیم با نشانگر |

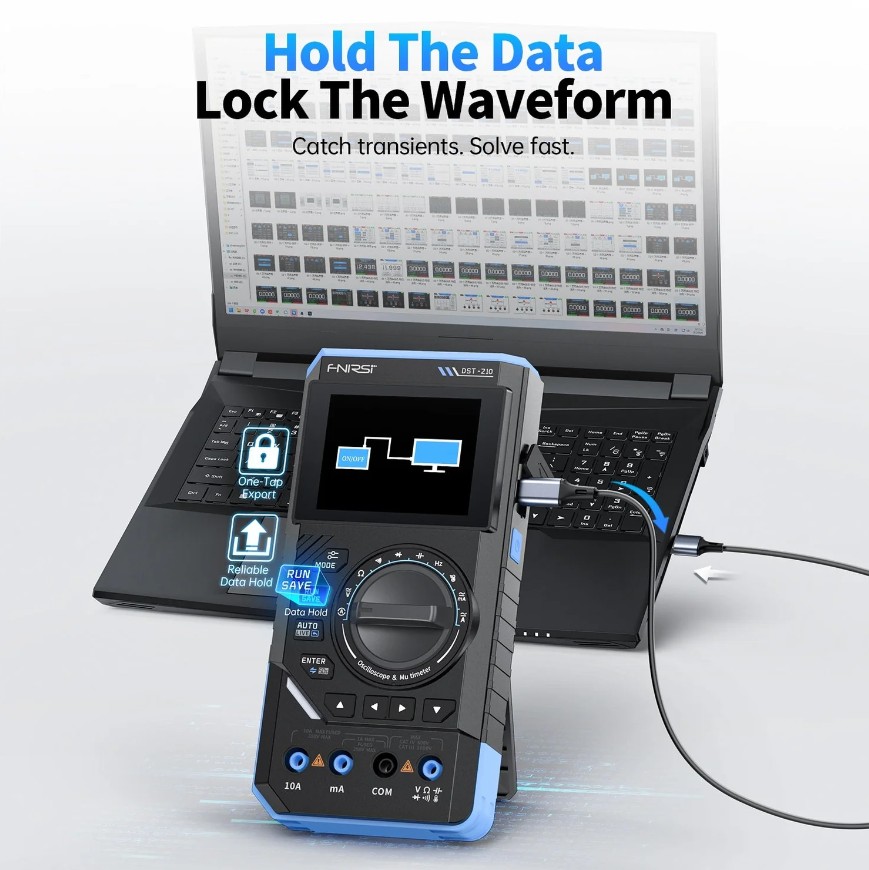

| توقف شکل موج (Freeze) | پشتیبانی میشود (تابع HOLD) |
| اندازهگیری خودکار | Max, Min, Avg(Vavg), RMS, VPP, Freq, Period, Duty Cycle |
| پارامترهای مولتیمتر | |
|---|---|
| ولتاژ DC | 1.9999V / 19.999V / 199.99V / 1000V |
| ولتاژ AC | 1.9999V / 19.999V / 199.99V / 750.0V |
| جریان DC | 19.999mA / 199.99mA / 1.9999A / 9.999A |
| جریان AC | 19.999mA / 199.99mA / 1.9999A / 9.999A |
| مقاومت | 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω |
| خازن | 999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF |
| فرکانس | 9.999MHz / 999.9KHz / 99.99KHz / 9.999KHz / 999.99Hz / 99.99Hz / 9.999Hz |
| دما | (-55 |
| دیود / پیوستگی | پشتیبانی میشود |
| اندازهگیری ولتاژ AC تک پراب (LIVE) | پشتیبانی میشود |
| پارامترهای سیگنال ژنراتور | |
|---|---|
| شکل موج خروجی | پشتیبانی از 13 نوع شکل موج |
| فرکانس شکل موج | DST-210: 0-50KHz |
| دیوتی سایکل موج مربعی | 0-100% (قابل تنظیم برای موج مربعی و دندانارهای) |
| دامنه شکل موج | 0.1V-3.0V |
کالبدشکافی تستر چندمنظوره DST-210 FNIRSI
تشریح عملکرد سهگانه: اسیلوسکوپ، مولتیمتر و سیگنال ژنراتور
تستر چندکاره FNIRSI سری DST، یک راهحل جامع برای نیازهای اندازهگیری در دنیای الکترونیک است. این دستگاه با ادغام سه ابزار کلیدی، فضای کاری را بهینه کرده و نیاز به حمل چندین دستگاه مجزا را از بین میبرد. بخش اسیلوسکوپ مدل DST-210 با پهنای باند 10MHz و نرخ نمونهبرداری بالاتر، برای کار با میکروکنترلرها (مانند سیگنالهای SPI و I2C)، مدارهای دیجیتال ساده و سیگنالهای سریعتر مناسب است. بخش مولتیمتر آن یک ابزار کامل با قابلیتهای فراوان است که اندازهگیری تمام پارامترهای استاندارد از جمله ولتاژ، جریان، مقاومت و خازن را با دقت بالا انجام میدهد. ویژگیهای اضافی مانند اندازهگیری دما و فرکانس، کارایی آن را دوچندان کرده است. بخش سیگنال ژنراتور نیز با قابلیت تولید 13 نوع شکل موج، ابزاری کارآمد برای تست پاسخ فرکانسی مدارها، شبیهسازی سیگنال سنسورها و اهداف آموزشی به شمار میرود.
ارزیابی ارزش خرید: کدام مدل برای شما مناسب است؟
ارزش اصلی این محصول در تجمیع سه دستگاه با قیمت بسیار رقابتی نهفته است. خرید جداگانه یک اسیلوسکوپ دستی، یک مولتیمتر و یک سیگنال ژنراتور هزینه بسیار بیشتری را به کاربر تحمیل میکند.
- FNIRSI DST-210: گزینهای حرفهایتر برای تکنسینها و توسعهدهندگانی که به پهنای باند بیشتری برای تحلیل سیگنالهای دیجیتال نیاز دارند.
با وجود قابلیتهای فراوان، باید در نظر داشت که این دستگاه یک ابزار قابل حمل است و نمیتواند جایگزین اسیلوسکوپهای رومیزی حرفهای با پهنای باند چند صد مگاهرتز شود. با این حال، به عنوان یک ابزار میدانی یا یک دستگاه همهکاره برای کارگاههای کوچک، یک انتخاب بینظیر است.
اسیلوسکوپ سه کاره FNIRSI DST-210 افنیرسی برای چه کسانی ایدهآل است؟
- تعمیرکاران تجهیزات الکترونیکی: برای عیبیابی سریع و دقیق در محل.
- دانشجویان و اساتید رشتههای برق و الکترونیک: به عنوان یک ابزار آموزشی کامل و مقرونبهصرفه.
- علاقهمندان به الکترونیک و پروژههای DIY (هابیستها): برای داشتن تمام ابزارهای ضروری در یک دستگاه.
- تکنسینهای فنی و میدانی: به دلیل طراحی پرتابل و باتری داخلی قدرتمند.
- مهندسان تحقیق و توسعه (R&D): برای انجام تستهای سریع و اولیه روی نمونههای اولیه مدار.
