اسیلوسکوپ و مولتیمتر تبلتی لمسی FNIRSI 2C53P
قیمت: ۱۶,۱۸۱,۸۱۸ ۱۵,۵۸۱,۸۱۸ تومان
ویژگیهای برجسته اسیلوسکوپ FNIRSI 2C53P
- اسیلوسکوپ دو کاناله: ارتقا یافته از مدل 2C23T، با نرخ نمونهبرداری 250MSa/s و پهنای باند 50MHz.
- مولتیمتر دقیق: 19999 شمارش (Counts) با قابلیت اندازهگیری True RMS و نمایش مقادیر Max/Min.
- مولد سیگنال DDS: خروجی 12 نوع شکل موج استاندارد با حداکثر فرکانس 10 مگاهرتز.
- تحلیل جامع سیگنال: مجهز به حالتهای X-Y برای مقایسه فاز و فرکانس، و تحلیل طیف FFT.
- صفحه نمایش لمسی و باتری قوی: نمایشگر 4.3 اینچی IPS لمسی و باتری داخلی 4000 میلیآمپر ساعتی با شارژ Type-C.

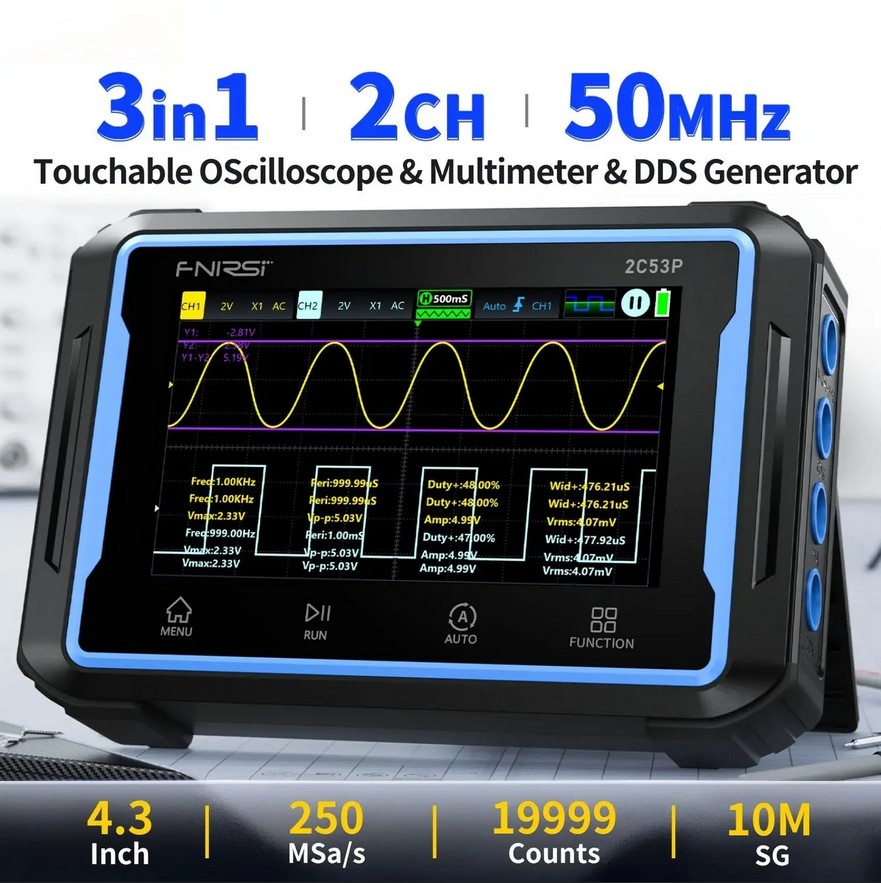

معرفی اجمالی اسیلوسکوپ سه کاره FNIRSI 2C53P

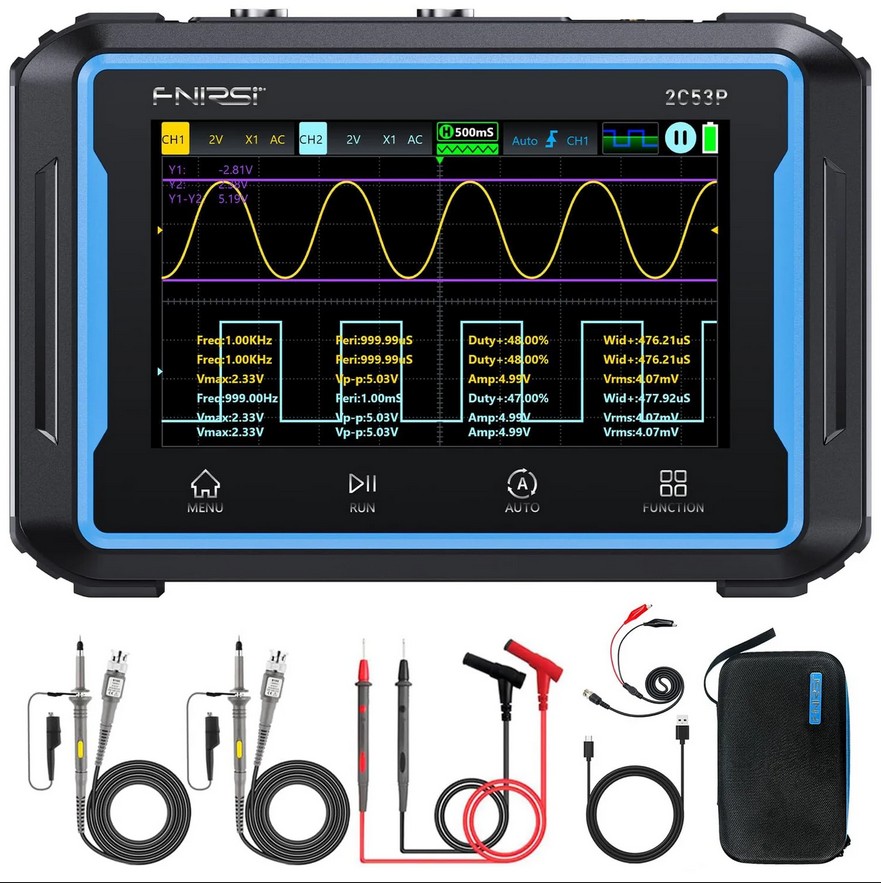

اسیلوسکوپ پرتابل FNIRSI 2C53P یک ابزار اندازهگیری سه کاره، جامع و با کارایی بالا است که برای تکنسینها و مهندسان الکترونیک طراحی شده است. این دستگاه سه عملکرد اصلی را در یک بدنه قابل حمل جای داده است:
- اسیلوسکوپ دیجیتال: با معماری سختافزاری FPGA+MCU+ADC، نرخ نمونهبرداری 250MSa/s و پهنای باند آنالوگ 50MHz را فراهم میکند و قابلیت اندازهگیری ولتاژ تا سقف 400V± را دارد. همچنین از ذخیرهسازی و بازبینی شکلموجها پشتیبانی میکند.

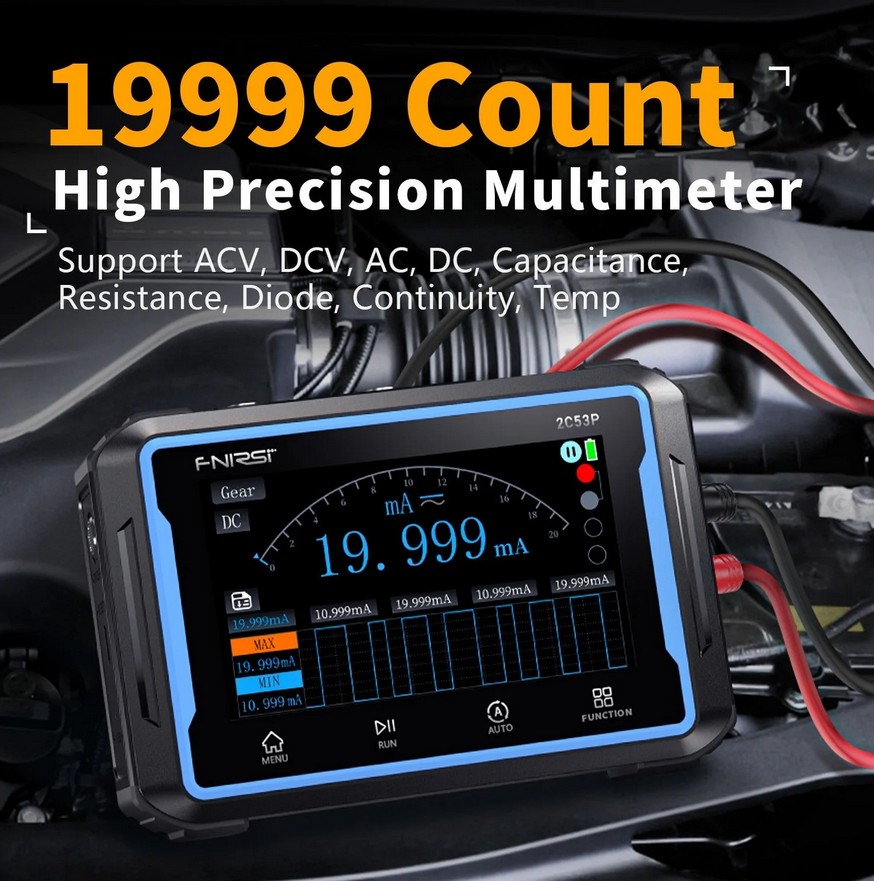

- مولتیمتر True RMS: با دقت 4.5 رقم و 19999 شمارش، اندازهگیری دقیق ولتاژ و جریان AC/DC، مقاومت، خازن و دما را امکانپذیر میسازد.
- فانکشن ژنراتور DDS: قابلیت تولید 12 نوع سیگنال مختلف تا فرکانس 10 مگاهرتز با امکان تنظیم دامنه، فرکانس و چرخه وظیفه را دارد.
این دستگاه با بهرهگیری از نمایشگر لمسی 4.3 اینچی و باتری قدرتمند 4000 میلیآمپرساعتی، ابزاری ایدهآل برای عیبیابی در محل، کارهای آزمایشگاهی و پروژههای آموزشی است.
جدول کامل مشخصات فنی
| بخش | مشخصه | مقدار |
|---|---|---|
| مشخصات پایه | برند / مدل | FNIRSI / 2C53P |
| ابعاد صفحه نمایش | 4.3 اینچ (480x272 پیکسل) | |
| جنس صفحه نمایش | شیشه حرارتدیده + صفحه لمسی + پنل IPS | |
| منبع تغذیه | TYPE-C (5V/2A) | |
| باتری | لیتیومی 4000 میلیآمپر ساعت | |
| ابعاد محصول | 145x98x35 میلیمتر | |
| وزن محصول | ≈ 360 گرم | |
| پارامترهای اسیلوسکوپ | کانال | دو کاناله |
| پهنای باند | 50MHz | |
| نرخ نمونهبرداری | 250MSa/s | |
| عمق حافظه | تا 64kByte | |
| مقاومت ورودی | 1MΩ | |
| رنج پایه زمان | 10ns/div - 10s/div | |
| حساسیت عمودی | 10mv/div - 10v/div | |
| حداکثر ولتاژ قابل اندازهگیری | 400V± | |
| کوپلینگ ورودی | AC/DC | |
| حالت تریگر | AUTO / Normal / Single | |
| محاسبات ریاضی | 1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, FFT | |
| ذخیره شکل موج | بله | |
| انتقال به کامپیوتر | بله (از طریق USB) | |
| پارامترهای مولتیمتر | ولتاژ DC | 1.9999V / 19.999V / 199.99V / 1000.0V |
| ولتاژ AC | 1.9999V / 19.999V / 199.99V / 760.0V | |
| جریان DC | 19.999mA / 199.99mA / 1.9999A / 9.999A | |
| جریان AC | 19.999mA / 199.99mA / 1.9999A / 9.999A | |
| مقاومت | تا 19.999MΩ | |
| خازن | تا 99.99mF | |
| دما | -55~1300°C | |
| تست دیود | بله | |
| تست پیوستگی | بله | |
| پارامترهای سیگنال ژنراتور | کانال | تک کاناله |
| فرکانس | 0-10 مگاهرتز (موج سینوسی تا 10 مگاهرتز) | |
| دامنه | 0.1-3.0V | |
| چرخه وظیفه (موج مربعی) | 0-100% | |
| انواع سیگنال | سینوسی، مربعی، دندانارهای، نیمموج، تمامموج و... (12 نوع) |
نقد و بررسی کامل اسیلوسکوپ FNIRSI 2C53P
بررسی جامع اسیلوسکوپ قابل حمل سه کاره FNIRSI 2C53P
اسیلوسکوپ دستی FNIRSI 2C53P یک دستگاه اندازهگیری ترکیبی و قدرتمند است که به طور خاص برای پاسخگویی به نیازهای تکنسینهای میدانی، علاقهمندان به الکترونیک و محیطهای آموزشی طراحی شده است. این دستگاه با ادغام یک اسیلوسکوپ دو کاناله 50 مگاهرتزی، یک مولتیمتر دیجیتال 19999 شمارشی True RMS و یک فانکشن ژنراتور 10 مگاهرتزی، نیاز به حمل چندین دستگاه مجزا را از بین میبرد و یک آزمایشگاه الکترونیک کوچک را در دستان شما قرار میدهد.
قلب تپنده بخش اسیلوسکوپ، نرخ نمونهبرداری 250 مگا نمونه بر ثانیه است که طبق قضیه نایکوئیست، برای مشاهده دقیق سیگنالها تا پهنای باند 50 مگاهرتز کاملاً کافی است و از اعوجاج (Aliasing) جلوگیری میکند. قابلیتهای پیشرفتهای مانند تحلیل طیف FFT به کاربر اجازه میدهد تا محتوای هارمونیک سیگنالها را بررسی کند و حالت X-Y برای اندازهگیری اختلاف فاز بین دو سیگنال ایدهآل است.
قیمت و راهنمای خرید اسیلوسکوپ پرتابل FNIRSI 2C53P
هنگام خرید اسیلوسکوپ دستی، عواملی مانند پهنای باند، نرخ نمونهبرداری و قابلیتهای جانبی اهمیت بالایی دارند. FNIRSI 2C53P با ارائه مشخصات فنی رقابتی در کنار دو ابزار ضروری دیگر (مولتیمتر و سیگنال ژنراتور)، ارزش خرید بسیار بالایی دارد. قیمت این اسیلوسکوپ با توجه به مجموعه امکاناتی که ارائه میدهد، آن را به گزینهای اقتصادی برای کاربرانی تبدیل میکند که به دنبال یک ابزار همهکاره و قابل اعتماد هستند. این مدل یک ارتقاء محسوس نسبت به نسل قبلی خود یعنی 2C23T است و برای کاربرانی که به پهنای باند و دقت بیشتری نیاز دارند، کاملاً مناسب است.
کاربردها، نقاط قوت و محدودیتهای FNIRSI 2C53P
این ابزار چندمنظوره برای طیف وسیعی از کاربردها از جمله عیبیابی مدارهای الکترونیکی، تعمیرات تجهیزات صوتی و تصویری، توسعه سیستمهای مبتنی بر میکروکنترلر، و آموزش مفاهیم مهندسی برق ایدهآل است.
نقاط قوت:
- جامع و یکپارچه: ترکیب سه دستگاه کلیدی در یک بدنه، باعث صرفهجویی در هزینه و فضا میشود.
- عملکرد مناسب اسیلوسکوپ: پهنای باند 50MHz و نرخ نمونهبرداری 250MSa/s برای اکثر کارهای تعمیراتی و پروژههای DIY کافی است.
- رابط کاربری مدرن: صفحه نمایش بزرگ و لمسی به همراه دکمه AUTO، کار با دستگاه را بسیار ساده کرده است.
- قابلیت حمل: باتری داخلی و ابعاد کوچک، آن را برای استفاده در خارج از آزمایشگاه و عیبیابی در محل عالی میسازد.
محدودیتها:
- پهنای باند متوسط: برای تحلیل سیگنالهای دیجیتال پرسرعت یا مدارهای RF، پهنای باند 50 مگاهرتز ممکن است محدودکننده باشد.
- سیگنال ژنراتور تک کاناله: مولد سیگنال تنها یک خروجی دارد که برای تستهای ساده کافی است اما نیازهای پیشرفتهتر را پوشش نمیدهد.
این دستگاه برای چه کاربرانی مناسب است؟
- دانشجویان مهندسی برق و الکترونیک
- علاقهمندان و سازندگان (Makers / DIYers)
- تعمیرکاران الکترونیک و بردهای مدار (موبایل، لوازم خانگی، صوتی-تصویری)
- تکنسینهای میدانی و خدمات پس از فروش
- کارگاهها و مراکز خدمات الکترونیک کوچک
- موسسات آموزشی و مراکز فنیحرفهای
- علاقهمندان رباتیک و سیستمهای امبدد (Embedded Systems)
- طراحان مدارهای آنالوگ و منابع تغذیه سطح متوسط
