اسیلوسکوپ سه کاره FNIRSI-2C53T
قیمت: ۱۲,۷۲۷,۲۷۳ ۱۲,۶۳۶,۳۶۴ تومان

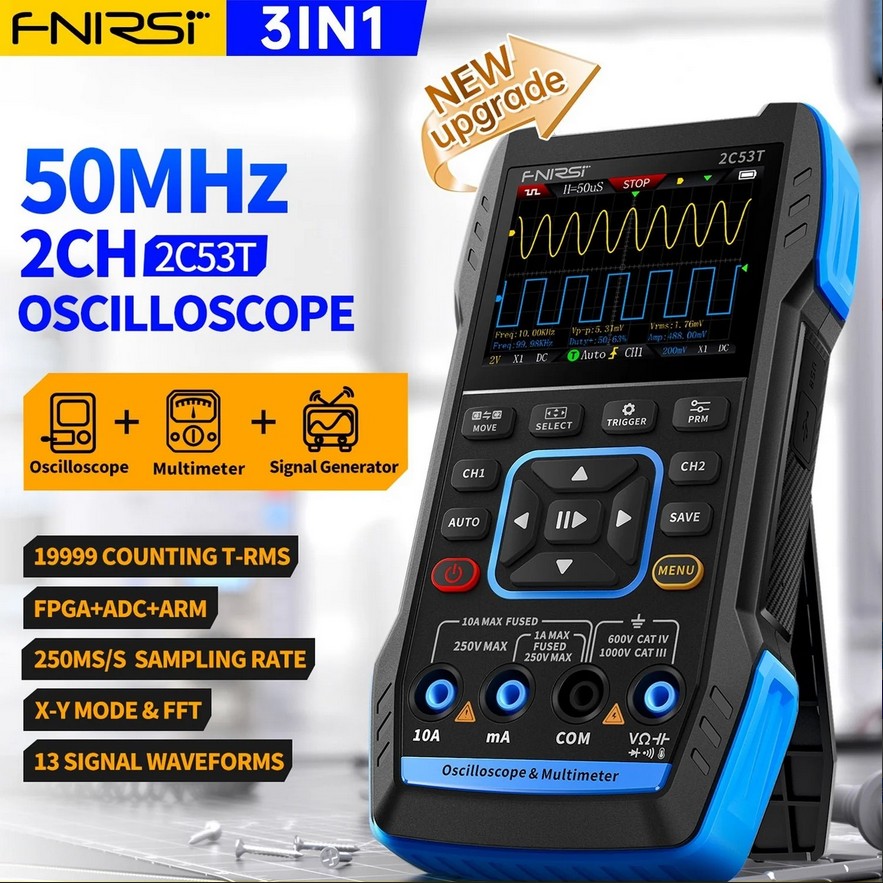

ویژگیهای کلیدی اسیلوسکوپ FNIRSI 2C53T افنیرسی
- نسخه جدید و ارتقا یافته: مدل 2C53T نسخه بهبود یافته 2C23T با دامنه اندازهگیری وسیعتر و قابلیتهای جدیدی چون عملیات ریاضی، اندازهگیری با کرسر، حالت Persistence و حالت XY.
- اسیلوسکوپ دو کاناله: پهنای باند 50 مگاهرتز، نرخ نمونهبرداری 250MSa/s، عمق حافظه 1Kpts، اندازهگیری خودکار، حداکثر ولتاژ ورودی 400 ولت.
- مولتیمتر 4.5 رقمی (20000 شمارشی): اندازهگیری ولتاژ AC/DC، جریان AC/DC، مقاومت، ظرفیت خازنی و تست پیوستگی. یک ابزار چندکاره دقیق برای حرفهایها.
- سیگنال ژنراتور داخلی: قابلیت تولید 13 نوع شکل موج مختلف با حداکثر فرکانس خروجی 50 کیلوهرتز و استپ 1 هرتز.
- قابلیت ذخیرهسازی: ذخیرهسازی و فراخوانی شکل موج با یک کلیک. امکان انتقال تصاویر به کامپیوتر از طریق پورت Type-C برای تحلیل بیشتر.
- طراحی و سختافزار کارآمد: معماری سختافزاری FPGA + MCU + ADC، ماژول محافظ داخلی ولتاژ بالا، نمایشگر 2.8 اینچی و باتری لیتیومی 3000mAh با عمر 6 ساعت.
توضیح مختصر و مفید اسکوپ FNIRSI 2C53T فنیرسی
اسیلوسکوپ پرتابل FNIRSI-2C53T یک دستگاه سه-در-یک با کارایی بالا است که برای متخصصان حوزه تعمیرات و تحقیق و توسعه طراحی شده است. این ابزار، قابلیتهای یک اسیلوسکوپ دو کاناله دیجیتال، یک مولتیمتر دقیق True RMS و یک سیگنال ژنراتور DDS را در بدنهای کوچک و قابل حمل ادغام میکند. با داشتن پهنای باند 50 مگاهرتز، نرخ نمونهبرداری 250MSa/s و ماژول محافظ ولتاژ بالا، این دستگاه برای طیف گستردهای از کاربردهای اندازهگیری الکترونیکی، از کارگاههای آموزشی و تعمیرات خانگی گرفته تا محیطهای صنعتی، یک انتخاب ایدهآل و کارآمد محسوب میشود.
جدول مشخصات فنی اسیلوسکوپ FNIRSI 2C53T
| مشخصات | مقدار |
|---|---|
| مشخصات پایه | |
| برند | FNIRSI |
| مدل | 2C53T |
| صفحه نمایش | 2.8 اینچ، رنگی HD |
| رزولوشن | 320*240 |
| مشخصات شارژ | TYPE-C (5V/1A) |
| باتری | 3000mAh لیتیومی |
| قابلیتها | اسیلوسکوپ، سیگنال ژنراتور، مولتیمتر |
| زمان آماده به کار | 6 ساعت (حداکثر تئوری در آزمایشگاه) |
| زبان | چینی و انگلیسی |
| ابعاد محصول | 167 * 89 * 35 میلیمتر |
| وزن | 300 گرم |
| مشخصات اسیلوسکوپ | |
| کانال | دو کاناله |
| نرخ نمونهبرداری | 250MS/s |
| پهنای باند آنالوگ | 50 مگاهرتز (هر کانال به صورت مستقل) |
| عمق ذخیرهسازی | 1Kpts |
| امپدانس ورودی | 1MΩ |
| رنج پایه زمانی | 10ns - 20s |
| حساسیت عمودی | 10mV/div - 10V/div (با پراب x1) |
| حداکثر ولتاژ قابل اندازهگیری | ±400V |
| حالت تریگر | AUTO / Normal / Single |
| نوع تریگر | لبه بالا رونده، لبه پایین رونده |
| حالت نمایش | Y-T / Rolling / X-Y |
| روش کوپلینگ | AC / DC |
| حالت ماندگاری (Persistence) | خاموش، 500ms، 1s، بینهایت |
| عملیات ریاضی | 8 عملیات پایه + FFT |
| ذخیره اسکرینشات شکل موج | پشتیبانی میشود |
| خروجی گرفتن از تصویر شکل موج | پشتیبانی میشود |
| اندازهگیری با کرسر | پشتیبانی میشود |
| حالت نمایش بینهایت (Infinite Afterglow) | پشتیبانی میشود |
| مشخصات سیگنال ژنراتور | |
| 13 شکل موج سیگنال | موج سینوسی، مربعی، دندان ارهای، نیم موج، تمام موج، پله مثبت، پله معکوس، صعود نمایی، نزول نمایی، DC، چند آهنگی، پالس سینک، موج لورنتس |
| فرکانس خروجی | 0-50 کیلوهرتز |
| دامنه خروجی | 0-3 ولت |
| دیوتی سایکل خروجی | 0-100% |
| مشخصات مولتی متر | |
| ولتاژ DC | 1.9999V / 19.999V / 199.99V / 1000V |
| ولتاژ AC | 1.9999V / 19.999V / 199.99V / 750.0V |
| جریان DC | 19.999mA / 199.99mA / 1.9999A / 9.999A |
| جریان AC | 19.999mA / 199.99mA / 1.9999A / 9.999A |
| مقاومت | 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω |
| ظرفیت خازن | 999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF |
| دما | (-55 |
| تست دیود | دارد |
| تست پیوستگی (Buzzer) | دارد |
بخش معرفی کامل محصول پرتابل دستی FNIRSI 2C53T فنیرسی
معرفی و بررسی اسیلوسکوپ دستی FNIRSI 2C53T
دستگاه FNIRSI 2C53T افنیرسی یک ابزار اندازهگیری پرتابل و چندمنظوره است که با ترکیب سه دستگاه حیاتی در یک پکیج، نیازهای تکنسینها، مهندسان و علاقهمندان به الکترونیک را به طور کامل پوشش میدهد. این اسیلوسکوپ دستی با بهرهگیری از معماری سختافزاری مدرن مبتنی بر FPGA، عملکردی پایدار و دقیق را برای تحلیل و عیبیابی انواع مدارهای الکترونیکی فراهم میآورد.
مرور کلی قابلیتهای دستگاه اسکوپ FNIRSI 2C53T
| بخش و قابلیت | توضیحات |
|---|---|
| اسیلوسکوپ (Oscilloscope) | |
| پهنای باند و نمونهبرداری | دو کاناله 2x50MHz، نرخ نمونهبرداری 250MS/s |
| ولتاژ ورودی | حداکثر ولتاژ قابل اندازهگیری ±400V |
| معماری سختافزار | FPGA+ADC+ARM با کارایی بالا برای ثبت دقیق جزئیات شکل موج |
| فانکشن تریگر | کامل (Automatic, Single, Normal) |
| تنظیم خودکار (AutoSet) | تنظیم و نمایش سریع شکل موج بدون نیاز به تنظیمات دستی پیچیده |
| ذخیرهسازی و خروجی | ذخیره اسکرینشات از شکل موج و امکان انتقال به کامپیوتر |
| مولتیمتر (Multimeter) | |
| دقت اندازهگیری | 4.5 رقم، 19999 شمارش، اندازهگیری True RMS |
| پارامترهای قابل اندازهگیری | ولتاژ، جریان، ظرفیت، مقاومت، دیود، تست پیوستگی و دما |
| حداکثر ولتاژ ورودی | 750 ولت AC و 1000 ولت DC |
| ویژگیهای هوشمند | رنج خودکار (Auto Range) و محافظ هوشمند در برابر سوختن (Anti-Burn) |
| نمایشگر و سایر قابلیتها | قابلیت نگهداری داده (Data Hold) و نمایشگر رنگی دیجیتال |
| سیگنال ژنراتور (Signal Generator) | |
| تعداد شکل موج | 13 نوع شامل: سینوسی، مربعی، دندان ارهای، پلهای و... |
| فرکانس خروجی | 1 هرتز تا 50 کیلوهرتز |
| دامنه خروجی | 0.1 تا 3.0 ولت |
| دیوتی سایکل خروجی | 0 تا 100 درصد |
تحلیل قابلیتها: اسیلوسکوپ، مولتیمتر و فانکشن ژنراتور FNIRSI 2C53T
-
اسیلوسکوپ دو کاناله با عملکرد پیشرفته: قلب این دستگاه، اسیلوسکوپ دیجیتال دو کاناله آن با پهنای باند مستقل 50 مگاهرتز برای هر کانال و نرخ نمونهبرداری 250MSa/s است. این مشخصات برای مشاهده و تحلیل اکثر سیگنالها در تعمیرات تجهیزات صوتی-تصویری، منابع تغذیه سوئیچینگ، مدارهای کنترلی و پروژههای الکترونیکی عمومی کاملاً مناسب است. اضافه شدن حالت نمایش XY به کاربر اجازه میدهد تا اختلاف فاز بین دو سیگنال را تحلیل کند. همچنین قابلیتهای اندازهگیری با کرسر، عملیات ریاضی (+, -, *, /) و تحلیل طیف فرکانسی با FFT، آن را به ابزاری قدرتمند برای تحلیلهای دقیقتر تبدیل کرده است.
-

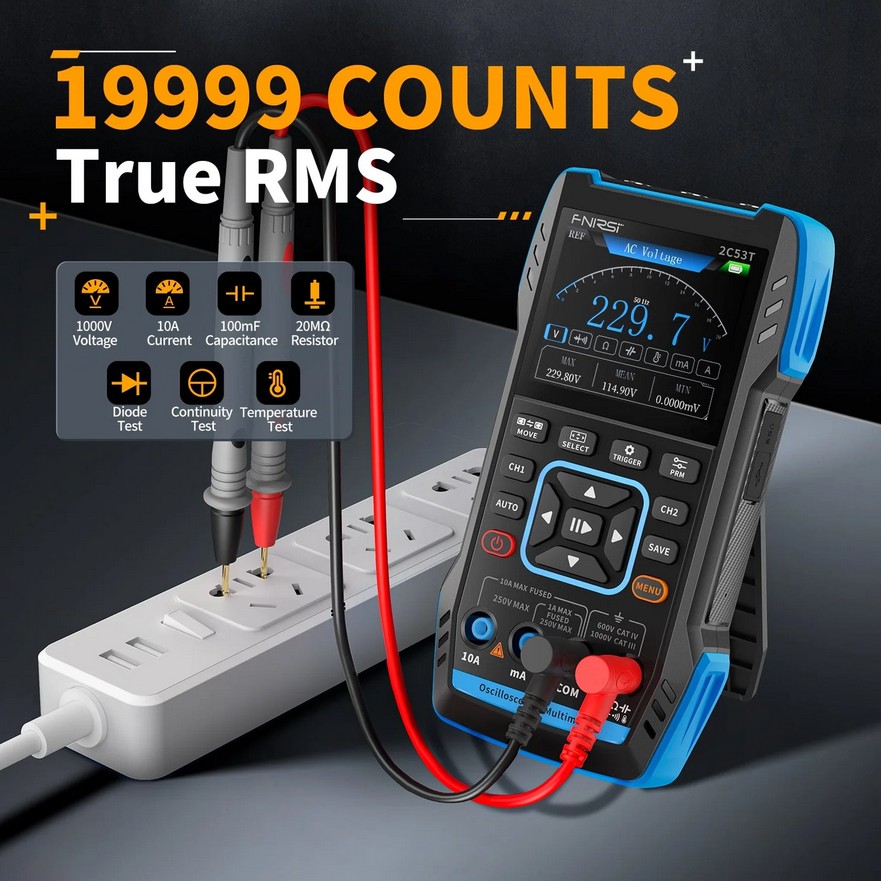

مولتیمتر دیجیتال دقیق True RMS: بخش مولتیمتر این دستگاه با دقت 4.5 رقم و 20000 شمارش، اندازهگیریهای قابل اعتمادی را ارائه میدهد. پشتیبانی از True RMS به این معناست که اندازهگیری ولتاژ و جریان AC برای شکلموجهای غیرسینوسی (مانند خروجی اینورترها) با دقت بالایی انجام میشود. رنج وسیع اندازهگیری برای ولتاژ، جریان، مقاومت و ظرفیت خازنی، نیاز به همراه داشتن یک مولتیمتر جداگانه را به طور کامل از بین میبرد.
-
سیگنال ژنراتور (Function Generator) داخلی: مولد سیگنال داخلی با قابلیت تولید 13 نوع شکل موج استاندارد و غیر استاندارد، ابزاری بسیار کاربردی برای تست و راهاندازی مدارها است. با استفاده از این قابلیت میتوان عملکرد تقویتکنندهها، فیلترها و سایر مدارهای آنالوگ را بدون نیاز به یک فانکشن ژنراتور رومیزی مجزا، شبیهسازی و ارزیابی کرد.
نقاط قوت و محدودیتها برای کاربران مختلف FNIRSI 2C53T
نقاط قوت:
- تجمیع سه دستگاه: صرفهجویی در هزینه و فضا با داشتن سه ابزار کاربردی در یک دستگاه.
- قابلیت حمل بالا: ابعاد کوچک، وزن کم و باتری قدرتمند، آن را برای استفاده در محیطهای خارج از آزمایشگاه و عیبیابی در محل ایدهآل میسازد.
- محافظ ولتاژ بالا: ماژول محافظ داخلی، ریسک آسیب دیدن دستگاه در اثر اتصال اشتباه به ولتاژهای بالا را کاهش میدهد.
محدودیتها:
- عمق حافظه : عمق حافظه 1Kpts برای تحلیل سیگنالهای پیچیده و طولانی که نیاز به زوم عمیق دارند، ممکن است محدودیت ایجاد کند. این مشخصه برای کاربردهای عمومی مناسب است اما برای تحلیلهای دیجیتال سطح بالا ایدهآل نیست.
- پهنای باند: پهنای باند 50 مگاهرتز برای اکثر کاربردهای الکترونیک قدرت، تعمیرات و پروژههای آموزشی کافی است، اما برای کار با سیگنالهای فرکانس بالا مانند حوزههای مخابراتی (RF) مناسب نمیباشد.
قیمت و خرید اسیلوسکوپ پرتابل FNIRSI 2C53T
اسیلوسکوپ قابل حمل FNIRSI 2C53T با توجه به امکانات گستردهای که ارائه میدهد، از ارزش خرید بسیار بالایی برخوردار است. این دستگاه به عنوان یک ابزار کارآمد و اقتصادی، جایگزین مناسبی برای خرید سه دستگاه مجزا بوده و به ویژه برای کاربرانی که به دنبال یک راهکار جامع و قابل حمل هستند، توصیه میشود. برای اطلاع از قیمت نهایی و شرایط خرید، میتوانید با واحد فروش ما در تماس باشید.
مشتریان هدف محصول FNIRSI 2C53T
- تکنسینهای تعمیرات الکترونیک: برای عیبیابی سریع تجهیزاتی مانند منابع تغذیه، بردهای کنترلی و لوازم صوتی-تصویری.
- مهندسان برق و الکترونیک: جهت تست و اعتبارسنجی مدارها در محیطهای آزمایشگاهی و صنعتی.
- دانشجویان رشتههای مهندسی: به عنوان یک ابزار آموزشی جامع و مقرونبهصرفه برای یادگیری مفاهیم عملی.
- علاقهمندان و فعالان حوزه DIY و Maker: برای توسعه و عیبیابی پروژههای مبتنی بر میکروکنترلرها (مانند آردوینو و رزبریپای).
- متخصصان تعمیرات خودرو: برای بررسی سیگنالهای سنسورها و سیستمهای الکتریکی خودرو.
- تیمهای نگهداری و تعمیرات صنعتی: برای بررسی و کنترل عملکرد تجهیزات الکترونیکی در محل کارخانه.
6- سوالات پر تکرار (FAQ)
تفاوت اصلی مدل FNIRSI 2C53T با مدل قدیمیتر 2C23T چیست؟
مدل 2C53T نسخه ارتقا یافته است که علاوه بر بهبود دامنه اندازهگیری، قابلیتهای نرمافزاری مهمی مانند عملیات ریاضی روی شکل موجها، اندازهگیری دقیق با کرسر، حالت ماندگاری (Persistence) و حالت نمایش XY را اضافه کرده است که برای تحلیلهای حرفهایتر کاربرد دارند.
آیا با این دستگاه میتوان ولتاژ برق شهر (220 ولت) را به صورت مستقیم اندازهگیری کرد؟
بله. حداکثر ولتاژ قابل اندازهگیری در حالت اسیلوسکوپ ±400 ولت و در حالت مولتیمتر تا 750 ولت AC است. بنابراین، اندازهگیری ولتاژ برق شهر کاملاً ایمن و امکانپذیر است.
چگونه میتوانم شکل موجهای ذخیره شده را به کامپیوتر منتقل کنم؟
شما میتوانید با استفاده از کابل Type-C موجود در بستهبندی، دستگاه را به کامپیوتر متصل کرده و تصاویر اسکرینشات ذخیره شده از شکل موجها را برای تحلیل یا مستندسازی به کامپیوتر خود منتقل کنید.
آیا این اسیلوسکوپ برای کار در حوزه فرکانسهای رادیویی (RF) مناسب است؟
خیر. پهنای باند 50 مگاهرتزی این دستگاه برای کاربردهای الکترونیک عمومی، دیجیتال و قدرت مناسب است. برای کار با سیگنالهای RF که معمولاً فرکانسهای بسیار بالاتری دارند، به اسیلوسکوپهایی با پهنای باند چند صد مگاهرتز یا گیگاهرتز نیاز است.
محتویات بستهبندی محصول شامل چه مواردی است؟

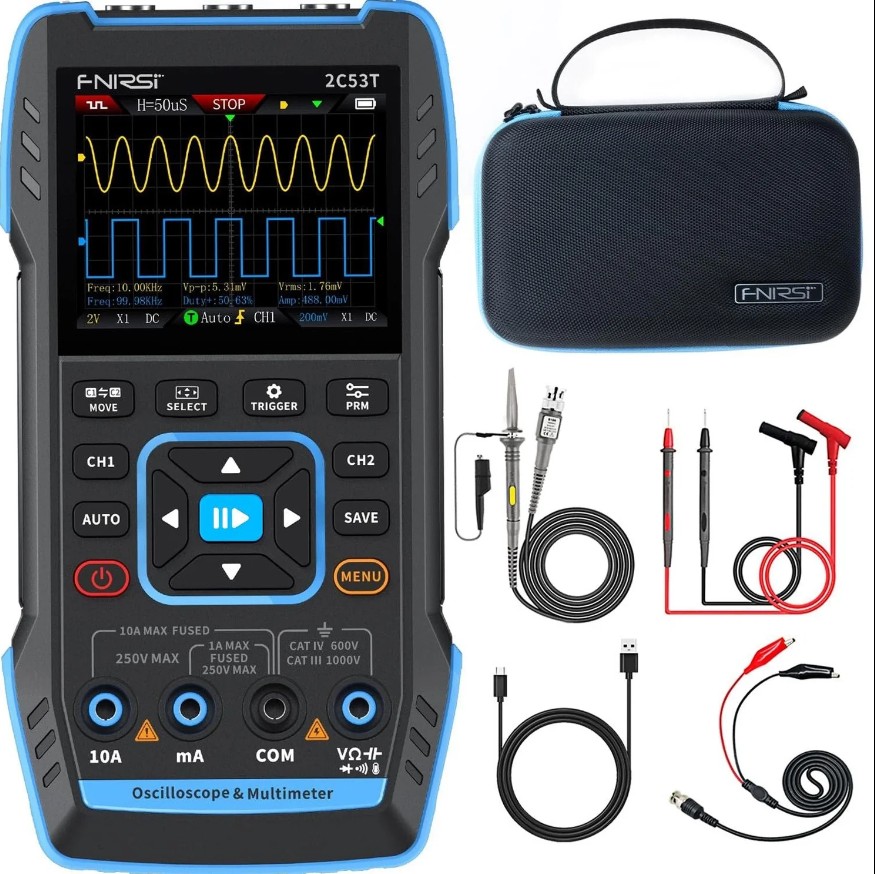

بستهبندی استاندارد محصول شامل دستگاه اصلی FNIRSI 2C53T، یک عدد پراب اسیلوسکوپ، پرابهای مولتیمتر، کابل شارژ Type-C و دفترچه راهنمای کاربر میباشد.
