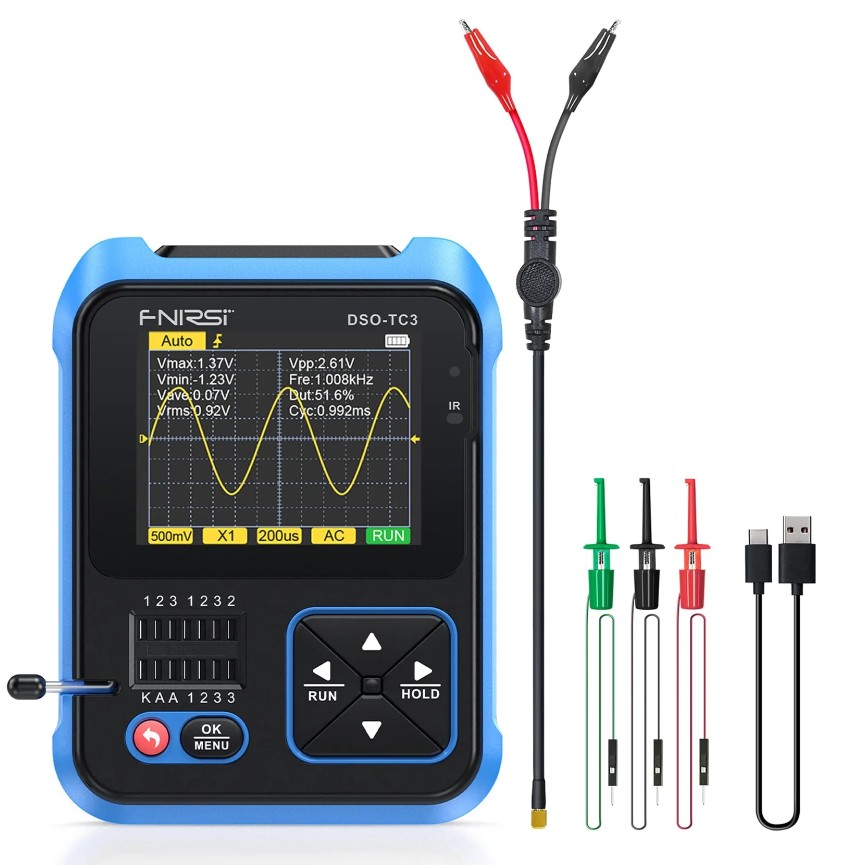

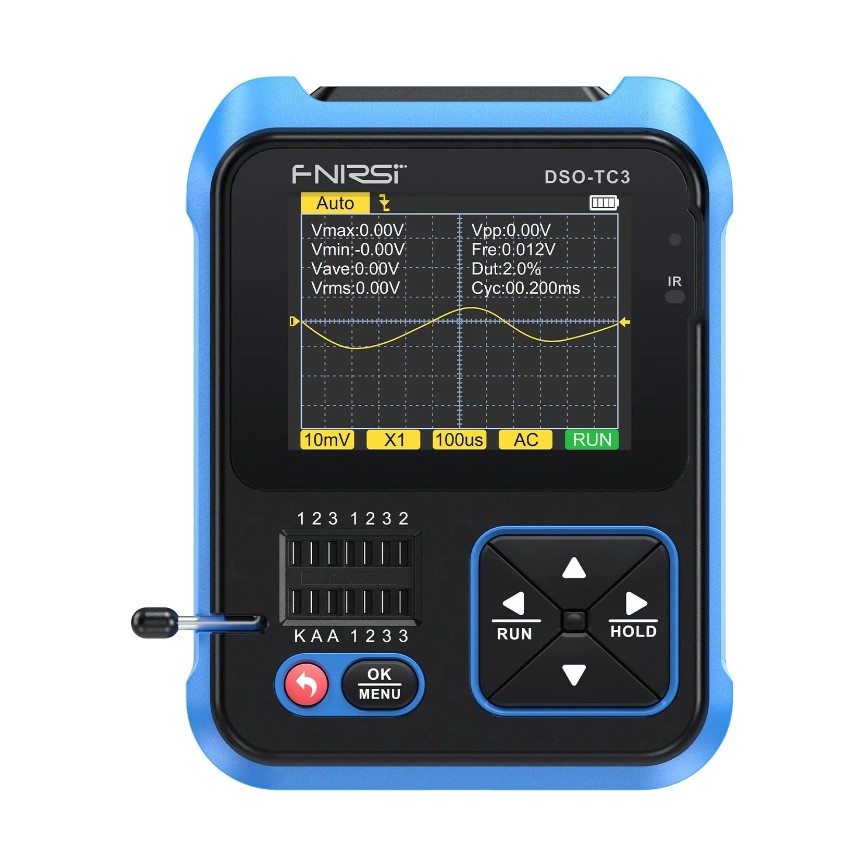

اسیلوسکوپ دیجیتال دستی سهکاره FNIRSI DSO-TC3
قیمت: ۵,۴۵۴,۵۴۵ تومان
برجستهترین قابلیتهای دستگاه تستر و اسیلوسکوپ FNIRSI DSO-TC3
- ادغام سهگانه: تستر قطعات، اسیلوسکوپ دیجیتال و سیگنال ژنراتور در یک دستگاه.
- اسیلوسکوپ کاربردی: پهنای باند 500KHz و نرخ نمونهبرداری 10MS/s با قابلیت AUTO.
- تستر قطعات هوشمند: شناسایی و اندازهگیری خودکار انواع ترانزیستور، دیود، خازن (با ESR) و...
- سیگنال ژنراتور داخلی: قابلیت تولید 6 نوع شکل موج مختلف (سینوسی، مربعی، پالسی و...).
- قابلیتهای جانبی متنوع: تست ولتاژ، تست پیوستگی، دماسنج و کدگشای مادون قرمز (IR).
- طراحی پرتابل: صفحه نمایش رنگی 2.4 اینچی و باتری لیتیومی داخلی قابل شارژ.
اسیلوسکوپ پرتابل FNIRSI DSO-TC3 در یک نگاه
دستگاه FNIRSI DSO-TC3 یک ابزار اندازهگیری چندکاره و قابل حمل است که سه دستگاه کلیدی شامل اسیلوسکوپ دیجیتال، تستر قطعات الکترونیکی و سیگنال ژنراتور را در یک بدنه جمعوجور ادغام کرده است. این مدل که نسخه بهبودیافته DSO-TC2 محسوب میشود، با ارتقاء پهنای باند اسیلوسکوپ، افزودن قابلیت تست ESR خازن و بهبود خروجی سیگنال ژنراتور، کارایی بالاتری را برای کاربران فراهم میکند. صفحه نمایش رنگی 2.4 اینچی و باتری داخلی قابل شارژ، آن را به گزینهای ایدهآل برای تعمیرکاران، دانشجویان و علاقهمندان به الکترونیک تبدیل کرده است.
مشخصات فنی FNIRSI DSO-TC3 افنیرسی به تفکیک عملکرد
مشخصات اسیلوسکوپ دیجیتال DSO-TC3
| مشخصه | مقدار |
|---|---|
| نرخ نمونهبرداری آنی | 10MSa/s |
| پهنای باند آنالوگ | 500KHz |
| مقاومت ورودی | 1MΩ |
| مد کوپلینگ | AC/DC |
| محدوده ولتاژ تست | 400V |
| حساسیت عمودی (x1) | 10mV-10V |
| محدوده زمانی افقی | 1us-10s |
| حالت تریگر | خودکار / نرمال / تکی |
| نوع تریگر | لبه بالارونده / لبه پایینرونده |
| فریز کردن شکل موج | دارد |
| اندازهگیری خودکار | دارد |
مشخصات سیگنال ژنراتور DSO-TC3
| نوع موج | مشخصات |
|---|---|
| موج سینوسی | 1-100KHz / 0-3.3V / 50% |
| موج مربعی | 1-100KHz / 3.3V / 50% |
| موج پالسی | 1-100KHz / 3.3V / 0-100% |
| موج مثلثی | 1-100KHz / 0-3.3V / 50% |
| موج رمپ (Ramp) | 1-100KHz / 0-3.3V / 0-100% |
| DC | 0-3.3V |
مشخصات تستر قطعات و ابزارهای دیگر DSO-TC3
| قطعه/ابزار | محدوده و مشخصات |
|---|---|
| ترانزیستورها (Triodes) | β بزرگتر از 10 و کمتر از 600 |
| دیودها | افت ولتاژ مستقیم < 4.5V |
| دیود زنر | 0.01 0.01 |
| ماسفت (MOSFET) | JFET, IGBT, MOSFET |
| تریستور و ترایاک | ولتاژ روشن شدن < 5V، جریان تریگر گیت < 6mA |
| خازن | 25pF~100mF |
| مقاومت | 0.01Ω~50MΩ |
| سلف | 10uH~1000mH |
| باتری | 0.1~4.5V |
| ولتاژ ورودی | 0~40V |
| سنسور دما DS18B20 | 0-85℃ |
| سنسور DHT1 | 0-60℃ / 5-95% |
| کدگشایی ریموت کنترل | پروتکل مادون قرمز NEC |
کاوش عمیق در عملکرد و قابلیتهای اسیلوسکوپ دستی DSO-TC3
تحلیل عمیق تستر چندکاره FNIRSI DSO-TC3
دستگاه FNIRSI DSO-TC3 یک ابزار همهکاره و اقتصادی است که با هدف تجمیع تجهیزات ضروری میز کار الکترونیک در یک دستگاه قابل حمل طراحی شده است. این محصول با ادغام اسیلوسکوپ، تستر قطعات و سیگنال ژنراتور، نیاز به خرید سه دستگاه مجزا را برای بسیاری از کاربران برطرف میکند.
تفکیک قابلیتها: اسیلوسکوپ، تستر قطعات و ژنراتور سیگنال
- اسیلوسکوپ دیجیتال: این بخش از دستگاه با پهنای باند 500KHz و نرخ نمونهبرداری 10MS/s، برای مشاهده و تحلیل سیگنالهای با فرکانس پایین مانند خروجی منابع تغذیه، سیگنالهای صوتی، سیگنالهای PWM و پروتکلهای ارتباطی ساده (مانند UART و I2C در سرعتهای پایین) کاملاً مناسب است. قابلیت AUTO به کاربر اجازه میدهد تا بدون نیاز به تنظیمات پیچیده، شکل موج را به سرعت بر روی نمایشگر مشاهده کند.
- تستر قطعات الکترونیکی: این قابلیت برجستهترین ویژگی DSO-TC3 است. دستگاه به صورت خودکار نوع قطعه، پایهها (Pinout) و پارامترهای کلیدی آن را شناسایی و نمایش میدهد. این تستر طیف وسیعی از قطعات از جمله ترانزیستورهای NPN و PNP، ماسفتها، دیودها، LEDها، مقاومتها، سلفها و خازنها را پشتیبانی میکند. یکی از بهبودهای مهم نسبت به نسل قبل، قابلیت اندازهگیری مقاومت سری معادل خازن (ESR) است که برای عیبیابی خازنها بسیار کاربردی است.
- سیگنال ژنراتور: این دستگاه مجهز به یک فانکشن ژنراتور داخلی است که میتواند 6 نوع شکل موج استاندارد (سینوسی، مربعی، پالسی، مثلثی، رمپ و DC) با فرکانس تا 100KHz و ولتاژ خروجی 3.3V تولید کند. این ویژگی برای تست مدارات آنالوگ، درایورها و عیبیابی مدارهای الکترونیکی بسیار مفید است.
ارزیابی ارزش خرید و قیمت تستر اسیلوسکوپ دار FNIRSI DSO-TC3
دستگاه FNIRSI DSO-TC3 با توجه به قابلیتهای سهگانه و قیمت بسیار رقابتی، ارزش خرید فوقالعادهای را ارائه میدهد. این محصول یک جایگزین هوشمندانه و اقتصادی برای خرید جداگانه یک اسیلوسکوپ سطحپایه، یک LCR متر و یک سیگنال ژنراتور است و هزینه نهایی را به شکل چشمگیری کاهش میدهد. این دستگاه به ویژه برای کارگاههای کوچک، دانشجویان و تعمیرکارانی که به دنبال ابزاری کارآمد و مقرونبهصرفه هستند، ایدهآل است.
مزایا و معایب از دیدگاه کاربران
- نقاط قوت:
- تجمیع 3 دستگاه در 1: صرفهجویی فوقالعاده در هزینه و فضای کاری.
- پرتابل و قابل حمل: باتری داخلی و ابعاد کوچک، آن را برای استفاده در هر مکانی مناسب میسازد.
- کاربری آسان: منوهای ساده و قابلیت تشخیص خودکار قطعات، کار با آن را برای افراد مبتدی نیز آسان میکند.
- تستر قطعات قدرتمند: پشتیبانی از طیف وسیعی از قطعات و اندازهگیری پارامترهای کلیدی.
- محدودیتها:
- پهنای باند محدود اسیلوسکوپ: پهنای باند 500KHz برای تحلیل سیگنالهای فرکانس بالا (مانند مدارهای مخابراتی یا پروتکلهای دیجیتال سریع) مناسب نیست و عملکرد آن به کاربردهای ولتاژ پایین و فرکانس پایین محدود میشود.
- محدودیت ولتاژ سیگنال ژنراتور: خروجی سیگنال ژنراتور به 3.3 ولت محدود است.
اسیلوسکوپ و تستر قطعات FNIRSI DSO-TC3 برای چه کسانی ایدهآل است؟
- دانشجویان رشتههای برق و الکترونیک: به عنوان اولین ابزار اندازهگیری برای یادگیری و انجام پروژههای درسی.
- علاقهمندان و فعالان حوزه DIY: ابزاری کامل و اقتصادی برای ساخت و تست مدارهای الکترونیکی.
- تعمیرکاران لوازم صوتی، تصویری و لوازم خانگی: برای عیبیابی سریع مدارات تغذیه و بخشهای کنترلی.
- تکنسینهای تعمیرات موبایل و لپتاپ: برای تست قطعات و بررسی سیگنالهای اولیه.
- آموزشگاهها و کارگاههای آموزشی الکترونیک: به عنوان یک کیت آموزشی جامع و کمهزینه.
