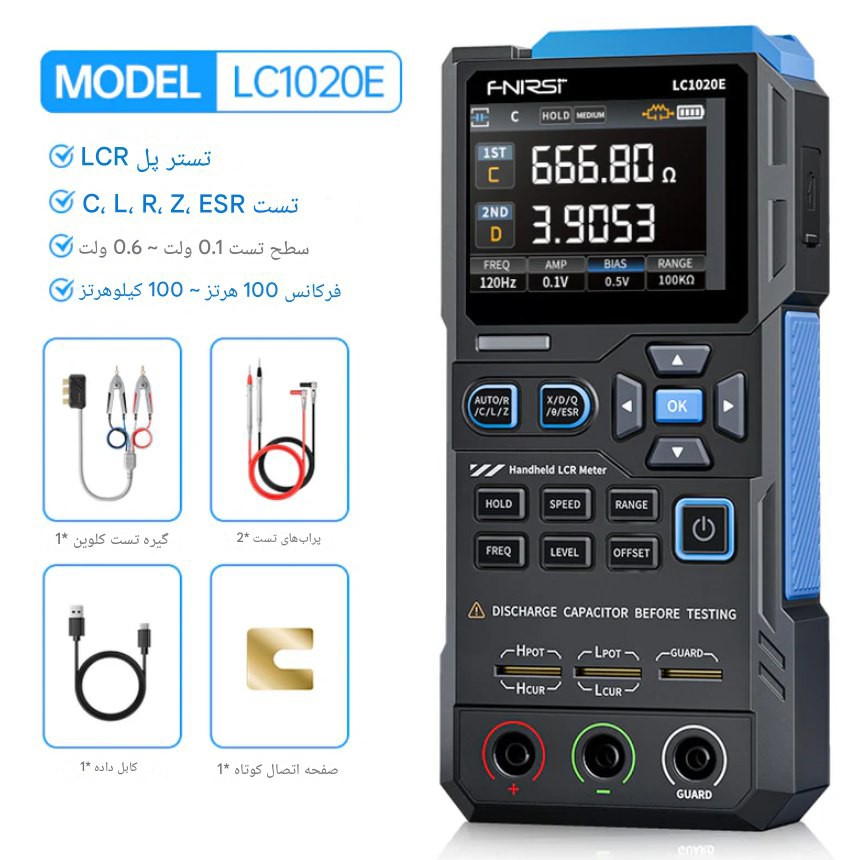

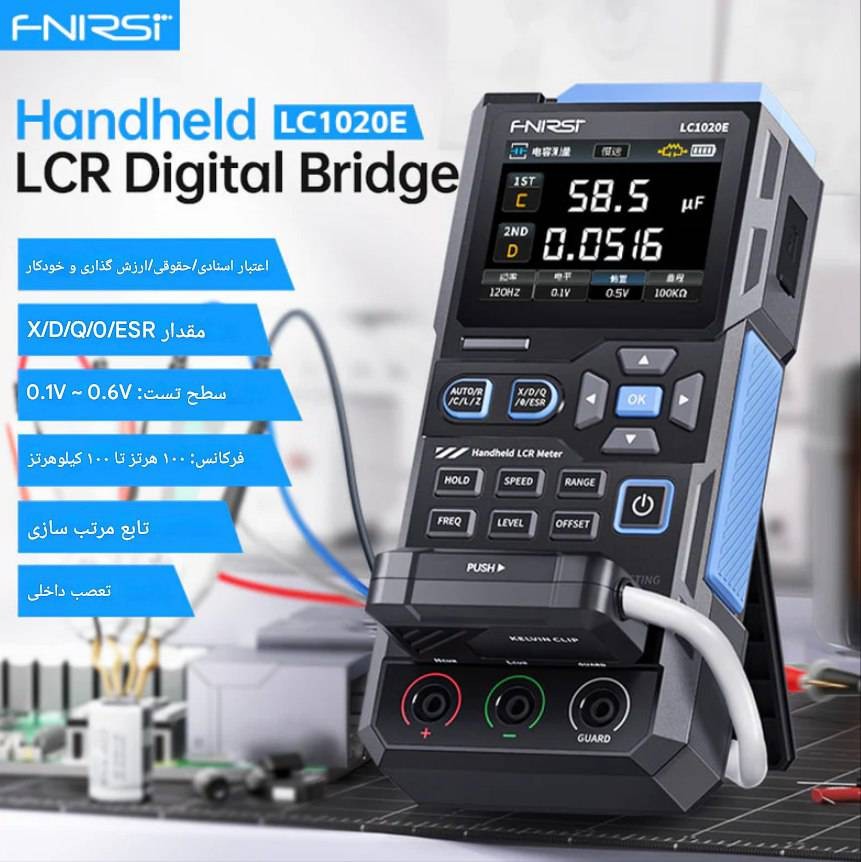

FNIRSI LC1020E: LCR متر دستی دقیق و هوشمند

قیمت: ۱۵,۰۰۰,۰۰۰ ۱۴,۸۰۰,۰۰۰ تومان

نگاهی سریع به امکانات برجسته LCR متر FNIRSI LC1020E

  • دقت بسیار بالا: رزولوشن 4.5 رقمی و دقت پایه تا ±0.05% برای اندازه‌گیری‌های حرفه‌ای.
  • شناسایی خودکار قطعه: تشخیص هوشمند و سریع سلف، خازن و مقاومت (R/L/C).
  • فرکانس و ولتاژ تست متنوع: دارای 5 فرکانس تست (تا 100kHz) و 3 سطح ولتاژ قابل انتخاب.
  • نمایشگر دو پارامتری: نمایش همزمان پارامتر اصلی (L/C/R/Z) و پارامتر ثانویه (ESR/D/Q/θ/X).
  • حالت مرتب‌سازی (Sorting): قابلیت تست بچ قطعات با تعیین تلرانس و نمایش نتیجه Pass/Fail.
  • پشتیبانی از تست کلوین: دارای پورت 5 ترمیناله و پراب کلوین 4 سیمه برای حذف خطای مقاومت پراب.

معرفی کوتاه LCR متر LC1020E

  • LCR متر دستی و دقیق FNIRSI LC1020E ابزاری هوشمند و قابل حمل برای تست و اعتبارسنجی قطعات الکترونیکی است. این دستگاه با ارائه دقت بالا، فرکانس تست تا 100 کیلوهرتز و قابلیت‌های پیشرفته‌ای مانند شناسایی خودکار قطعه، حالت مرتب‌سازی (Sorting) و نمایش دو پارامتر همزمان (مانند ظرفیت و ESR خازن)، عملکردی در سطح دستگاه‌های رومیزی را در یک بدنه جمع‌وجور فراهم می‌کند. این LCR متر با باتری داخلی قابل شارژ و نمایشگر رنگی، گزینه‌ای ایده‌آل برای مهندسان، تکنسین‌های تعمیرات و علاقه‌مندان جدی الکترونیک است.

داده‌های فنی و جداول دقت LCR متر FNIRSI LC1020E افنیرسی

پارامترهای عمومی

مشخصه مقدار
مدل LC1020E
فرکانس تست 100Hz, 120Hz, 1KHz, 10KHz, 100KHz
دقت پایه 0.3%
نمایشگر 2.8 اینچ TFT LCD
تعداد ارقام نمایشگر پارامتر اصلی: 4.5 رقم / پارامتر ثانویه: 4.5 رقم
پارامترهای اندازه‌گیری اصلی: AUTO/R/C/L/Z / ثانویه: X/D/Q/θ/ESR
محدوده اندازه‌گیری L: 0-100H / C: 0-100mF / R: 0-10MΩ
بایاس داخلی 0.0V, 0.5V
سطح تست 0.1V, 0.3V, 0.6V
توابع کالیبراسیون کالیبراسیون مدار باز، کالیبراسیون اتصال کوتاه
عملکرد مقایسه (Sorting) برای محاسبه خطای نسبی بین مقدار اندازه‌گیری شده و مقدار اسمی استفاده می‌شود که به صورت درصد نمایش داده شده و نتایج فیلتر شده را ارائه می‌دهد. مقادیر اسمی و تلرانس قابل تنظیم هستند و محدوده تلرانس از 0.1% تا 99.9% قابل تنظیم است.
ثبت عملکرد بررسی می‌کند که آیا داده‌های قطعه اندازه‌گیری شده با مقدار اسمی و تلرانس تنظیم شده مطابقت دارد یا خیر و تعداد اندازه‌گیری‌های موفق و ناموفق را ثبت می‌کند.
پیکربندی ترمینال تست سه ترمیناله، پنج ترمیناله
امپدانس خروجی 100Ω
رابط ارتباطی USB-TypeC (پورت سریال مجازی)
سایر موارد تنظیمات زبان، روشنایی صفحه، تنظیمات صدا، خاموشی خودکار، تنظیمات کالیبراسیون، اطلاعات سیستم

دقت اندازه‌گیری خازن (C)

محدوده دقت
1mF-100mF 100Hz: 5% ± 5 رقم / 1KHz: 3% ± 5 رقم / 10KHz: -- / 100KHz: --
1uF-1mF 100Hz: 1% ± 4 رقم / 1KHz: 0.5% ± 5 رقم / 10KHz: 2% ± 5 رقم / 100KHz: 3% ± 4 رقم
1nF-1uF 100Hz: -- / 1KHz: 0.3% ± 2 رقم / 10KHz: 0.4% ± 2 رقم / 100KHz: 1% ± 4 رقم
1pF-1nF 100Hz: -- / 1KHz: 2% ± 2 رقم / 10KHz: 1.5% ± 2 رقم / 100KHz: 2% ± 4 رقم

دقت اندازه‌گیری سلف (L)

محدوده دقت
1H-100H 100Hz: 2% ± 5 رقم / 1KHz: 2% ± 5 رقم / 10KHz: -- / 100KHz: --
1mH-1H 100Hz: 0.4% ± 5 رقم / 1KHz: 0.3% ± 2 رقم / 10KHz: 0.4% ± 3 رقم / 100KHz: 2.5% ± 5 رقم
10uH-1mH 100Hz: 3% ± 5 رقم / 1KHz: 0.5% ± 4 رقم / 10KHz: 0.5% ± 3 رقم / 100KHz: 1.5% ± 5 رقم
1uH-10uH 100Hz: -- / 1KHz: 2% ± 5 رقم / 10KHz: 2% ± 5 رقم / 100KHz: 4% ± 5 رقم

دقت اندازه‌گیری مقاومت (R)

محدوده دقت
1MΩ-10MΩ 100Hz: 5% ± 4 رقم / 1KHz: 3% ± 3 رقم / 10KHz: -- / 100KHz: --
1KΩ-1MΩ 100Hz: 0.4% ± 4 رقم / 1KHz: 0.2% ± 2 رقم / 10KHz: 0.3% ± 3 رقم / 100KHz: 0.6% ± 5 رقم
1Ω-1KΩ 100Hz: 1.5% ± 4 رقم / 1KHz: 0.3% ± 2 رقم / 10KHz: 0.3% ± 3 رقم / 100KHz: 0.6% ± 5 رقم
10mΩ-1Ω 100Hz: 4% ± 4 رقم / 1KHz: 2% ± 5 رقم / 10KHz: 2% ± 5 رقم / 100KHz: 5% ± 5 رقم

بررسی جامع و تخصصی دستگاه LCR متر FNIRSI LC1020E

تحلیل عمیق LCR متر FNIRSI LC1020E

دستگاه FNIRSI LC1020E یک LCR متر دستی است که با ارائه قابلیت‌های تخصصی و دقت بالا، شکاف بین مولتی‌مترهای معمولی و تجهیزات گران‌قیمت آزمایشگاهی را پر می‌کند. این ابزار برای اندازه‌گیری دقیق امپدانس قطعات پسیو (سلف، خازن و مقاومت) تحت فرکانس‌های مختلف طراحی شده است.

فناوری‌های کلیدی و مزایای عملکردی

  • دقت بالا و اندازه‌گیری کلوین: برخلاف مولتی‌مترها، این دستگاه از روش اندازه‌گیری 4 سیمه کلوین پشتیبانی می‌کند. این روش با حذف مقاومت داخلی پراب‌ها، امکان اندازه‌گیری بسیار دقیق مقاومت‌های کوچک (میلی‌اهم) و ESR خازن‌ها را فراهم می‌کند. رزولوشن 4.5 رقمی نیز جزئیات دقیق‌تری از مقدار قطعه را نمایش می‌دهد.
  • اهمیت تست در فرکانس‌های مختلف: قطعات الکترونیکی در فرکانس‌های مختلف رفتار متفاوتی از خود نشان می‌دهند. LC1020E با ارائه 5 فرکانس تست تا 100KHz به کاربر اجازه می‌دهد تا عملکرد واقعی قطعه را در شرایط کاری مشابه (مثلاً در منابع تغذیه سوییچینگ) شبیه‌سازی و تحلیل کند.
  • حالت Sorting برای تست بچ و کنترل کیفیت: این قابلیت برای کارگاه‌های تولیدی یا تعمیرکارانی که نیاز به تست تعداد زیادی قطعه مشابه دارند، بسیار کارآمد است. با تنظیم مقدار اسمی و تلرانس مجاز، دستگاه به صورت خودکار نتیجه را به صورت Pass (موفق) یا Fail (ناموفق) اعلام کرده و فرآیند کنترل کیفیت را سرعت می‌بخشد.
  • نمایش پارامترهای ثانویه (ESR, D, Q): اندازه‌گیری ظرفیت یک خازن به تنهایی برای تشخیص سلامت آن کافی نیست. این دستگاه با نمایش همزمان مقاومت سری معادل (ESR)، اطلاعات حیاتی در مورد کیفیت و سلامت خازن، به خصوص در مدارات تغذیه، در اختیار کاربر قرار می‌دهد.

ارزیابی ارزش خرید و قیمت

  • LCR متر FNIRSI LC1020E با توجه به مجموعه امکانات پیشرفته، دقت بالا و طراحی پرتابل، ارزش خرید فوق‌العاده‌ای را ارائه می‌دهد. این دستگاه جایگزینی هوشمندانه و بسیار اقتصادی برای LCR مترهای رومیزی گران‌قیمت است و برای تجهیز آزمایشگاه‌های کوچک، کارگاه‌های تعمیرات و کاربران حرفه‌ای که به ابزاری قابل حمل نیاز دارند، یک سرمایه‌گذاری هوشمندانه محسوب می‌شود.

مزایا و معایب از دید کاربر

  • نقاط قوت:
    • دقت بالا در مقایسه با سایر دستگاه‌های پرتابل در این رده قیمتی.
    • پرتابل و شارژی: ایده‌آل برای استفاده در میدان و خارج از آزمایشگاه.
    • قابلیت‌های حرفه‌ای: حالت Sorting، تست کلوین و فرکانس‌های متعدد.
    • رابط کاربری ساده و نمایشگر خوانا.
  • محدودیت‌ها:
    • حداکثر فرکانس تست 100KHz است که برای اکثر کاربردها کافی است، اما ممکن است برای تحلیل برخی قطعات RF (فرکانس بالا) محدودیت ایجاد کند.
    • به عنوان یک دستگاه پرتابل، ممکن است پایداری و دقت مطلق یک دستگاه رومیزی آزمایشگاهی سطح بالا را نداشته باشد.

اLCR متر FNIRSI LC1020E برای چه کسانی ایده‌آل است؟

  1. مهندسان الکترونیک و طراحان مدار: برای مشخصه‌یابی (Characterization) و انتخاب دقیق قطعات در فاز طراحی و نمونه‌سازی.
  2. تکنسین‌های حرفه‌ای تعمیرات: به ویژه برای عیب‌یابی دقیق منابع تغذیه، اینورترها و بردهای صوتی از طریق اندازه‌گیری ESR خازن‌ها.
  3. بخش کنترل کیفیت (QC) در کارگاه‌های تولیدی: برای تست سریع و دسته‌بندی قطعات ورودی با استفاده از حالت Sorting.
  4. علاقه‌مندان جدی الکترونیک و سازندگان تجهیزات صوتی (DIY Audio): برای تطبیق دقیق قطعات (Component Matching) به منظور دستیابی به بهترین عملکرد.
  5. آزمایشگاه‌ها و مراکز آموزشی: به عنوان یک ابزار اندازه‌گیری دقیق، قابل حمل و مقرون‌به‌صرفه.
