منبع تغذیه 285 وات هوشمند FNIRSI IPS3608
قیمت: ۲۰,۹۰۹,۰۹۱ ۱۶,۴۹۵,۴۵۵ تومان
مهمترین ویژگیهای منبع تغذیه 285 وات هوشمند FNIRSI IPS3608
- صفحه نمایش بزرگ 3.2 اینچی IPS: نمایشگر رنگی با رزولوشن 320x240 برای مشاهده واضح دادهها.
- دقت بالا: اندازهگیری دقیق با رزولوشن 1 میلیولت و 0.1 میلیآمپر.
- رسم منحنی و آنالیز داده: قابلیت نمایش منحنیهای ولتاژ-جریان و استخراج داده برای تحلیل پیشرفته.
- پورت USB-C و نرمافزار کامپیوتر: اتصال آسان به کامپیوتر برای بهروزرسانی فریمور و تحلیل دادهها در نرمافزار اختصاصی.
- طراحی کامپکت و کاربردی: ابعاد کوچک و بدنهی مقاوم از جنس آلیاژ آلومینیوم با دکمههای کنترلی مکانیکی.
منبع تغذیه FNIRSI IPS3608 یک ابزار اندازهگیری دقیق و چندمنظوره است که برای نمایش، نظارت و تحلیل پارامترهای الکتریکی طراحی شده است. این دستگاه مجهز به یک صفحه نمایش 3.2 اینچی رنگی IPS است که امکان نمایش همزمان و واضح ولتاژ و جریان دو کانال مجزا را فراهم میکند. با دقت اندازهگیری بالا، قابلیت رسم منحنیهای ولتاژ-جریان و ثبت داده، این ماژول ابزاری کارآمد برای توسعهدهندگان، تعمیرکاران و علاقهمندان به الکترونیک جهت تست و عیبیابی منابع تغذیه، مدارات و بررسی رفتار بار است. اتصال از طریق پورت USB-C و پشتیبانی از نرمافزار کامپیوتر، قابلیتهای تحلیل و بهروزرسانی دستگاه را گسترش میدهد.
3- مشخصات فنی دقیق منبع تغذیه FNIRSI IPS3608
| پارامتر | مشخصات |
|---|---|
| پارامترهای اصلی | |
| مدل | IPS3608 |
| نوع صفحه نمایش | صفحه نمایش رنگی 2.8 اینچ |
| نور پسزمینه | روشنایی نور پسزمینه قابل تنظیم |
| زبان | 中文 (چینی), English (انگلیسی) |
| ابعاد محصول | ≈ 138 × 214 × 115 میلیمتر |
| وزن محصول | ≈ 1539 گرم |
| پارامترهای تغذیه و خروجی | |
| ورودی | |
| محدوده ولتاژ | 100-240VAC (50/60Hz) |
| رزولوشن تنظیم | |
| ولتاژ | 0.01 ولت |
| جریان | 0.001 آمپر |
| دقت مقادیر خوانده شده | |
| ولتاژ خروجی | ±(0.3% + 3 رقم) |
| جریان خروجی | ±(0.15% + 5 رقم) |
| محیط کاری | |
| دما و رطوبت | 10- الی 40+ درجه سانتیگراد، 0% الی 75% RH |
| مکانیزمهای حفاظتی | ◾ حفاظت در برابر ولتاژ بیش از حد (OVP) ◾ حفاظت در برابر جریان بیش از حد (OCP) ◾ حفاظت در برابر توان بیش از حد (OPP) ◾ حفاظت در برابر دمای بیش از حد (OTP) ◾ حفاظت در برابر ولتاژ کمتر از حد (LVP) ◾ حفاظت در برابر اتصال کوتاه (SCP) ◾ حفاظت در برابر اتصال معکوس ورودی ◾ حفاظت در برابر تزریق معکوس خروجی |
| خروجی | |
| ولتاژ | DC 0~36V |
| جریان | 0~8A |
| توان | 0~285W |
| نرخ رگولاسیون بار | ±(0.2% + 2 رقم) |
| ※ روش محاسبه دقت: یک بیت برابر با کمترین رزولوشن است. به عنوان مثال برای 5 ولت، خطا برابر است با ±(5 x 0.3% + 3 x 0.01)، یعنی 5 ± 0.045 ولت. | |
| پروتکلهای شارژ سریع | |
| USB-C | PD3.0 |
| USB-A | HUAWEI FCP HUAWEI SCP AFC QC2.0 QC3.0 |
4- تحلیل و بررسی تخصصی FNIRSI IPS3608
قابلیتها و عملکرد دستگاه
منبع تغذیه FNIRSI IPS3608 یک ابزار اندازهگیری دقیق و پیشرفته برای نظارت بر پارامترهای الکتریکی در مدارات DC است. این دستگاه با بهرهگیری از یک نمایشگر 3.2 اینچی IPS با کیفیت بالا، اطلاعات ولتاژ و جریان را با جزئیات کامل نمایش میدهد. بدنه این منبع تغذیه از آلیاژ آلومینیوم ساخته شده که علاوه بر استحکام، به دفع حرارت نیز کمک میکند.

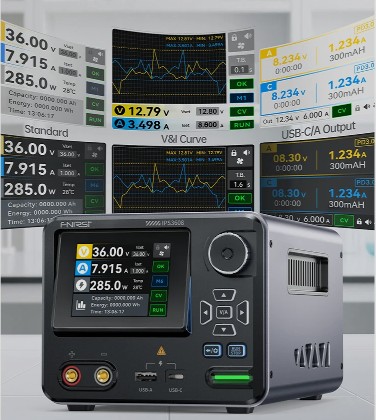

یکی از ویژگیهای برجسته این محصول، قابلیت نمایش دادهها در حالتهای مختلف است. کاربران میتوانند مقادیر عددی ولتاژ، جریان، توان، ظرفیت (Ah)، انرژی (Wh) و مقاومت معادل بار را مشاهده کنند. علاوه بر این، دستگاه قادر به رسم منحنی ولتاژ بر حسب زمان و جریان بر حسب زمان است که برای تحلیل رفتار دینامیک مدارات بسیار مفید است. حالت نمایش منحنی ولتاژ-جریان (V-I Curve) نیز برای تست و شناسایی مشخصات منابع تغذیه و بارها کاربرد دارد.

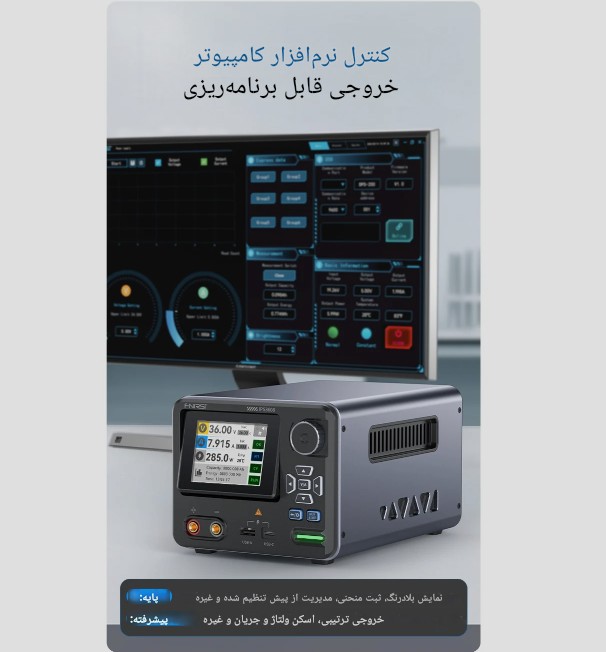

این منبع تغذیه از طریق پورت USB-C تغذیه شده و همچنین برای اتصال به کامپیوتر و بهروزرسانی نرمافزار داخلی (Firmware) از همین پورت استفاده میکند. نرمافزار کامپیوتری اختصاصی آن امکان مشاهده زنده دادهها، ذخیرهسازی و تحلیل دقیقتر را برای کاربران حرفهای فراهم میآورد. این دستگاه برای طیف وسیعی از کاربردها از جمله تست پاوربانک، شارژر، منابع تغذیه آزمایشگاهی و پروژههای الکترونیکی DIY مناسب است.
قیمت این محصول با توجه به دقت بالا، نمایشگر رنگی بزرگ و قابلیتهای نرمافزاری، در رده ابزارهای اندازهگیری اقتصادی و با ارزش خرید بالا قرار میگیرد. این ماژول جایگزین مناسبی برای چندین ولتمتر و آمپرمتر پنلی مجزا است و با ارائه تحلیل گرافیکی، کارایی بیشتری را در اختیار کاربر قرار میدهد.
نکات مهم در انتخاب و خرید منبع تغذیه FNIRSI IPS3608
هنگام خرید این منبع تغذیه به نکات زیر توجه کنید:
- نیازسنجی: اطمینان حاصل کنید که محدوده ولتاژ (0-36V) و جریان (0-8A) این دستگاه با نیاز پروژههای شما مطابقت دارد.
- کاربرد: این دستگاه برای مدارات DC طراحی شده است و برای اندازهگیری ولتاژ و جریان AC مناسب نیست.
- اتصالات: ورودی و خروجیهای دستگاه برای دو کانال مجزا طراحی شدهاند. به نحوه صحیح اتصال آن در مدار خود دقت کنید تا از آسیب به دستگاه یا مدار جلوگیری شود.
- لوازم جانبی: از کامل بودن محتویات بستهبندی که معمولاً شامل خود ماژول است، اطمینان حاصل کنید. کابلهای مورد نیاز ممکن است به صورت جداگانه تهیه شوند.
- اصالت کالا: برای بهرهمندی از دقت و کیفیت اعلام شده، محصول را از نمایندگیها و فروشندگان معتبر برند FNIRSI تهیه کنید.
5- منبع تغذیه FNIRSI IPS3608 برای چه کسانی مناسب است؟
- علاقهمندان الکترونیک و سازندگان (Makers / DIYers)
- تعمیرکاران منابع تغذیه، پاوربانک و شارژرها
- دانشجویان رشتههای مهندسی برق و الکترونیک
- توسعهدهندگان و طراحان مدارات الکترونیکی DC
- کارگاههای تولید و تست تجهیزات الکترونیکی کوچک
- مراکز آموزشی و فنیحرفهای

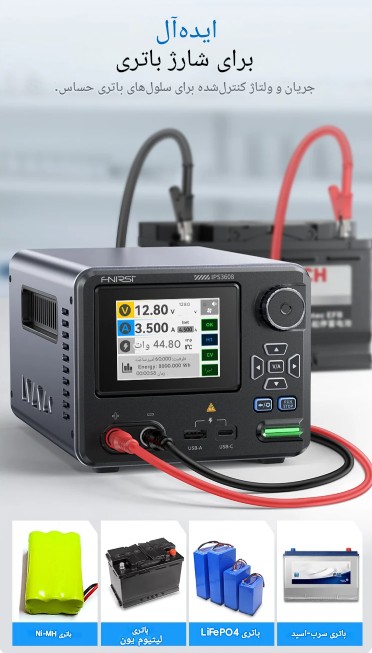

- افراد فعال در زمینه تست باتری و سیستمهای خورشیدی کوچک
