اسیلوسکوپ و سیگنال ژنراتور رومیزی FNIRSI-1014D
قیمت: ۱۷,۷۲۷,۲۷۳ ۱۷,۳۶۳,۶۳۷ تومان

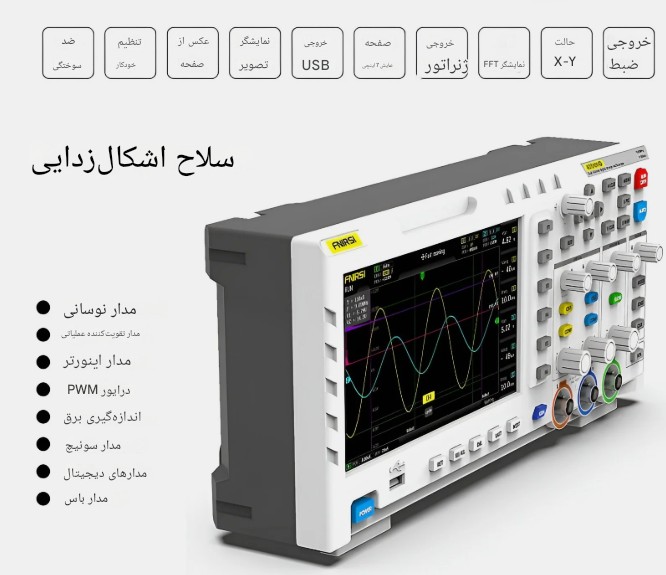

قابلیتهای اصلی دستگاه اسیلوسکوپ رومیزی FNIRSI-1014D
- نرخ نمونهبرداری 1GSa/s و پهنای باند 100MHz: قابلیت ثبت دقیق سیگنالهای سریع با دو کانال مجزا.
- سیگنال ژنراتور داخلی (DDS): تولید 14 نوع سیگنال استاندارد و قابلیت ذخیره سیگنال سفارشی.
- اندازهگیری آسان با مکاننما (Cursor): دریافت مستقیم مقادیر پیک-تا-پیک و فرکانس بدون نیاز به محاسبه.
- صفحه نمایش 7 اینچی HD و کلید AUTO: نمایش واضح شکل موج و تنظیم خودکار سریع و کارآمد.
- تحلیلگر طیف (FFT) و نمایشگر لیساژو: ابزاری برای تخمین محتوای هارمونیک و مقایسه سیگنالها.
- حافظه داخلی 1 گیگابایتی: امکان ذخیرهسازی تا 1000 اسکرینشات و 1000 مجموعه شکل موج.
معرفی کوتاه اسکوپ FNIRSI-1014D افنیرسی
اسیلوسکوپ دیجیتال FNIRSI-1014D یک دستگاه دوکارهی حرفهای است که یک اسیلوسکوپ دو کاناله با پهنای باند 100MHz و یک سیگنال ژنراتور DDS را در خود جای داده است. با نرخ نمونهبرداری بالای 1GSa/s، این دستگاه قادر به ثبت دقیق سیگنالهای سریع و پیچیده، از سیگنالهای آنالوگ دورهای تا پالسهای دیجیتال غیردوری، میباشد. این اسیلوسکوپ قابل حمل، با داشتن صفحه نمایش بزرگ، قابلیتهای اندازهگیری پیشرفته و امکان ذخیرهسازی هزاران شکل موج، ابزاری کارآمد برای تحلیل، تست و عیبیابی مدارهای الکترونیکی است.
لیست کامل مشخصات فنی اسیلوسکوپ حافظه دیجیتال FNIRSI-1014D
| مشخصات اسیلوسکوپ دیجیتال | |
|---|---|
| برند | FNIRSI |
| مدل | 1014D |
| تعداد کانال | 2 |
| جنس بدنه | ABS با کیفیت بالا |
| پهنای باند آنالوگ | 100MHz * 2 |
| نرخ نمونهبرداری | 1GSa/s |
| حساسیت عمودی | 50mV/div ~ 500V/div |
| بازه زمانی افقی | 50S/div ~ 10nS/div |
| عمق حافظه | 240Kbit |
| مقاومت ورودی | 1MΩ |
| دقت ADC | 8bits |
| زمان صعود (Rise Time) | < 3nS |
| کوپلینگ ورودی | AC/DC |
| حالتهای تریگر | خودکار / نرمال / تکی (Auto / Normal / Single) |
| لبه تریگر | لبه بالارونده / لبه پایینرونده |
| ولتاژ تریگر خارجی | 0~40 V |
| حداکثر ولتاژ تست | 40V (پراب 1X)، 400V (پراب 10X) |
| مدیریت شکل موج | پشتیبانی (1000 تصویر + 1000 شکل موج) |
| خروجی USB | پشتیبانی میشود |
| خروجی Capture | پشتیبانی میشود |
| منبع تغذیه | 5V 2A/3A/4A |
| دقت فرکانس | ±0.01% |
| حالت Roll | پشتیبانی میشود |
| کلید AUTO | پشتیبانی میشود |
| صفحه نمایش | 7 اینچ LCD رنگی TFT با رزولوشن 800*480 |
| ابعاد | 310mm * 145mm * 70mm |
| تعداد پارامترهای اندازهگیری | مجموعا 12 نوع |
| تعداد سیگنالهای ژنراتور | مجموعا 14 نوع |
| مشخصات سیگنال ژنراتور | |
|---|---|
| تعداد کانال | 1 |
| نوع شکل موج | 14 سیگنال استاندارد (@ 2.5vpp) + 1 سیگنال سفارشی (فقط فرکانس قابل تنظیم است) |
| خروجی Capture | پشتیبانی میشود |
| حداکثر فرکانس موج سینوسی | 10MHz |
| حداکثر فرکانس سایر امواج | 2MHz |
| حداکثر فرکانس سیگنال سفارشی | 1MHz |
| رزولوشن فرکانس | 1Hz |
بررسی جامع و تخصصی محصول اسیلوسکوپ با مولد سیگنال FNIRSI-1014D افنیرسی
عملکرد ترکیبی اسیلوسکوپ و فانکشن ژنراتور
اسیلوسکوپ FNIRSI-1014D یک ابزار اندازهگیری ترکیبی است که نیاز به دو دستگاه مجزا را برطرف میکند. بخش اسیلوسکوپ آن با دو کانال مستقل، پهنای باند 100MHz برای هر کانال و نرخ نمونهبرداری 1GSa/s، برای تحلیل طیف وسیعی از سیگنالها، از منابع تغذیه DC گرفته تا سیگنالهای ارتباطی دیجیتال سریع، کاملاً مناسب است. عمق حافظه 240Kbit این امکان را فراهم میکند که بخش طولانیتری از سیگنال با جزئیات کامل ثبت شود. در کنار آن، بخش فانکشن ژنراتور مبتنی بر فناوری DDS (Direct Digital Synthesis) قرار دارد که میتواند 14 نوع شکل موج استاندارد مانند سینوسی، مربعی، مثلثی و... را با دقت بالا تولید کند. این قابلیت برای تست پاسخ فرکانسی مدارها، شبیهسازی سیگنال سنسورها و اهداف آموزشی بسیار کاربردی است.
طراحی رابط کاربری و امکانات نرمافزاری
یکی از نقاط قوت این دستگاه، رابط کاربری ساده و کارآمد آن است. صفحه نمایش بزرگ 7 اینچی با رزولوشن بالا، مشاهده همزمان دو کانال، پارامترهای اندازهگیری و منوها را به سادگی ممکن میسازد. کلید تکفشاری AUTO به صورت هوشمند مقیاسهای عمودی و افقی را تنظیم کرده و شکل موج را به سرعت نمایش میدهد. قابلیت اندازهگیری با مکاننما (Cursor) نیاز به محاسبات دستی برای یافتن ولتاژ و فرکانس را از بین میبرد. همچنین، با حافظه داخلی 1 گیگابایتی، کاربر میتواند تا 1000 اسکرینشات و 1000 شکل موج را برای تحلیلهای بعدی یا مستندسازی ذخیره کند و از طریق پورت USB به کامپیوتر انتقال دهد. قابلیتهای پیشرفتهتری مانند تحلیلگر FFT برای مشاهده محتوای هارمونیکی سیگنال و نمایشگر لیساژو برای مقایسه فاز و فرکانس دو سیگنال، این دستگاه را به ابزاری کامل تبدیل کرده است.
ارزیابی ارزش خرید و ملاحظات فنی
اسیلوسکوپ FNIRSI-1014D با توجه به تجمیع دو دستگاه اسیلوسکوپ و سیگنال ژنراتور در یک بدنه، ارزش خرید بالایی را برای کاربران با بودجه محدود یا فضای کاری کوچک فراهم میکند. این دستگاه یک راهحل اقتصادی برای کارگاهها، آزمایشگاههای آموزشی و تعمیرکاران است. با این حال، کاربران حرفهای باید به محدودیتهای آن نیز توجه کنند. به عنوان مثال، دقت 8 بیتی ADC برای کاربردهای عمومی مناسب است اما ممکن است برای اندازهگیریهای بسیار دقیق کافی نباشد. همچنین، حداکثر ولتاژ ورودی با پراب 1X به 40 ولت محدود است که نیازمند دقت در هنگام کار با ولتاژهای بالاتر میباشد. در بخش سیگنال ژنراتور نیز، سیگنال سفارشی تنها قابلیت تنظیم فرکانس را دارد و امکان ویرایش شکل موج وجود ندارد.

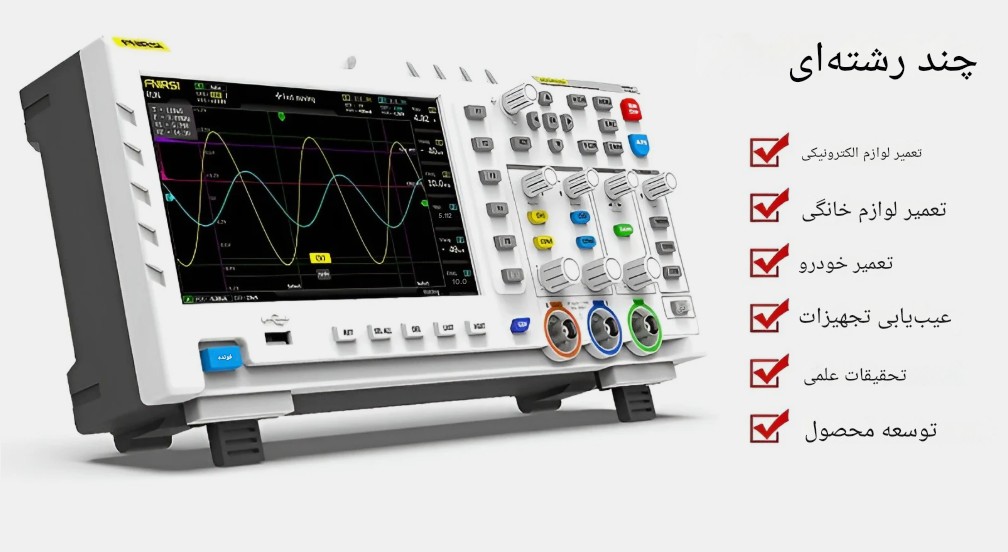

دستگاه اسکوپ و سیگنال ژنراتور FNIRSI-1014D برای چه کسانی مناسب است؟
- دانشجویان و اساتید رشتههای برق و الکترونیک: برای استفاده در آزمایشگاهها و پروژههای دانشگاهی.
- تعمیرکاران تجهیزات الکترونیکی: برای عیبیابی و تست بردهای الکترونیکی صوتی، تصویری و صنعتی.
- علاقهمندان به الکترونیک و پروژههای DIY (هابیستها): به عنوان یک ابزار جامع و قدرتمند برای کارگاه شخصی.
- مهندسان در بخشهای تحقیق و توسعه (R&D): برای نمونهسازی اولیه و تست مدارهای جدید.
- تکنسینهای خطوط تولید و کنترل کیفیت: برای بررسی سریع سیگنالها و اطمینان از عملکرد صحیح محصولات.
