FNIRSI
اسیلوسکوپ و مولتیمتر فسفری 100MHz افنیرسی مدل 2D15P
قیمت: ۱۹,۰۹۰,۹۰۹ ۱۸,۰۰۰,۰۰۰ تومان
ویژگیهای کلیدی اسیلوسکوپ 3 کاره FNIRSI 2D15P
- دستگاه 3 منظوره: تلفیق اسیلوسکوپ دیجیتال، مولتیمتر True RMS و سیگنال ژنراتور DDS
- رابط کاربری دوگانه: مجهز به صفحه نمایش لمسی 4.3 اینچ IPS به همراه دکمههای فیزیکی
- عملکرد قدرتمند: پهنای باند آنالوگ 100 مگاهرتز و نرخ نمونهبرداری 500 مگاسمپل بر ثانیه
- نمایشگر پیشرفته: پشتیبانی از 128 سطح خاکستری و دمای رنگ (Color Temperature) برای تحلیل دقیق امواج
- دقت بالا: مولتیمتر با دقت 19999 شمارنده (Count) و قابلیت تست قطعات کامل
- پرتابل و بادوام: باتری داخلی 5000 میلیآمپر با شارژر Type-C و طراحی سبک
معرفی کوتاه و خلاصه اسیلوسکوپ 3 کاره FNIRSI 2D15P
اسیلوسکوپ FNIRSI 2D15P یک ابزار تست و اندازهگیری جامع است که برای پاسخگویی به نیازهای مهندسان و تعمیرکاران حرفهای طراحی شده است. این دستگاه با ادغام سه ابزار حیاتی (اسیلوسکوپ، مولتیمتر و فانکشن ژنراتور) در یک بدنه واحد، نیاز به حمل تجهیزات متعدد را از بین میبرد. وجود معماری سختافزاری مبتنی بر FPGA+MCU+ADC، پردازش سریع سیگنال و پایداری عملکرد را تضمین میکند.
این مدل با بهرهگیری از صفحه نمایش لمسی خازنی در کنار کلیدهای سیلیکونی مقاوم، تجربه کاربری روانی را فراهم کرده است. ویژگیهایی نظیر پهنای باند 100 مگاهرتز، عمق حافظه تا 1 مگابایت و باتری لیتیومی 5000 میلیآمپری، مدل 2D15P را به گزینهای ایدهآل برای عیبیابیهای میدانی، تعمیرات آزمایشگاهی و پروژههای تحقیق و توسعه تبدیل کرده است.
جدول مشخصات فنی FNIRSI 2D15P
| پارامتر (بخش اسیلوسکوپ) | مشخصات |
|---|---|
| تعداد کانال | 2 کانال |
| نرخ نمونهبرداری | 500MSa/s |
| پهنای باند آنالوگ | 100 مگاهرتز (تک کانال) / 50 مگاهرتز (دو کانال) |
| عمق حافظه | قابل انتخاب: 10K / 100K / 1M |
| امپدانس ورودی | 1 مگا اهم |
| محدوده پایه زمانی | 5ns تا 50s |
| حساسیت عمودی | 10mV تا 10V/div |
| حداکثر ولتاژ ورودی | 400V (با پروب x1) / 800V (با پروب x10 و استانداردهای خاص) |
| مدهای تریگر | Auto, Normal, Single |
| انواع تریگر | Rising, Falling, Both Edges |
| حالتهای نمایش | Dot, Vector, Color Temp, Grayscale |
| کوپلینگ | AC / DC |
| ذخیرهسازی و خروجی موج | دارد (Waveform Export) |
| پارامتر (بخش مولتیمتر) | مشخصات |
|---|---|
| نوع | True RMS با 19999 شمارنده (Count) |
| ولتاژ DC | تا 1000 ولت |
| ولتاژ AC | تا 750 ولت |
| جریان DC / AC | تا 9.999 آمپر |
| مقاومت | تا 19.999 مگا اهم |
| خازن | تا 99.99 میلیفاراد (mF) |
| تست دیود و پیوستگی | دارد |
| پارامتر (بخش سیگنال ژنراتور) | مشخصات |
|---|---|
| تعداد کانال | 1 کانال |
| فرکانس خروجی | 0 تا 10 مگاهرتز |
| دامنه (Amplitude) | 0.1 تا 3.0 ولت (Vpp) |
| دیوتی سایکل | 0 تا 100 درصد |
| اقلام همراه | محتویات بسته |
|---|---|
| محتویات | دستگاه 2D15P، دو عدد پروب P6100، پروب مولتیمتر، پروب گیره سوسماری، کابل USB-C، دفترچه راهنما |
نقد و بررسی تخصصی اسیلوسکوپ و مولتیمتر FNIRSI 2D15P
در این بخش به تحلیل دقیق قابلیتهای این دستگاه میپردازیم. مدل 2D15P نمونهای از نسل جدید ابزارهای اندازهگیری است که تمرکز خود را بر "کارایی در ابعاد کوچک" قرار داده است.
تحلیل بخش اسیلوسکوپ: فراتر از یک ابزار پرتابل معمولی
بخش اسیلوسکوپ این دستگاه با نرخ نمونهبرداری 500MSa/s و پهنای باند 100MHz (در حالت تک کانال)، توانایی نمایش دقیق جزئیات سیگنالهای سریع را داراست. یکی از نقاط قوت اصلی این مدل، پشتیبانی از نمایشگر با 128 سطح خاکستری (Grayscale) و قابلیت Color Temperature است. این ویژگی که معمولاً در اسیلوسکوپهای رومیزی گرانقیمت دیده میشود، به کاربر اجازه میدهد تا احتمال وقوع سیگنال و نویزهای گذرا را با تغییر شدت رنگ مشاهده کند. همچنین قابلیت محدودکننده پهنای باند 20 مگاهرتز برای حذف نویزهای فرکانس بالا در تستهای دقیق بسیار کارآمد است.

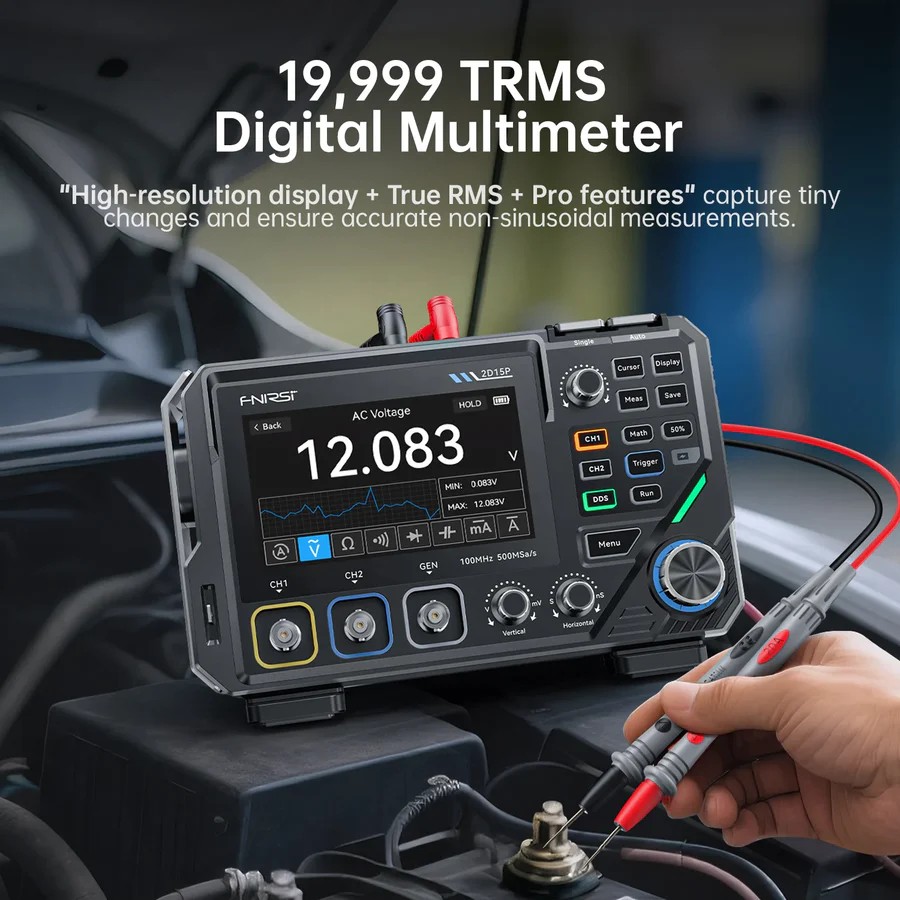

مولتیمتر حرفهای با دقت بالا
برخلاف بسیاری از اسیلوسکوپهای دستی که مولتیمتر آنها صرفاً یک قابلیت جانبی ضعیف است، بخش مولتیمتر 2D15P یک ابزار کامل است. با 19999 کانت و قابلیت True RMS، این دستگاه دقت بالایی در اندازهگیری ولتاژ و جریان AC/DC ارائه میدهد. امکان اندازهگیری خازنهای ظرفیت بالا (تا حدود 100 میلیفاراد) و تست دیود، آن را به ابزاری مستقل برای تعمیرکاران تبدیل کرده است. تمام دادهها روی صفحه نمایش بزرگ دستگاه با خوانایی بالا نمایش داده میشوند.
مولد سیگنال DDS (فانکشن ژنراتور)
وجود یک سیگنال ژنراتور داخلی با قابلیت تولید امواج تا 10 مگاهرتز، نیاز به حمل دستگاههای تولید موج را رفع میکند. این بخش قادر است 11 نوع موج استاندارد (سینوسی، مربعی، دندانارهای و...) را با امکان تنظیم دامنه و دیوتی سایکل تولید کند. این قابلیت برای تست تقویتکنندهها، فیلترها و شبیهسازی سنسورها در تعمیرات ECU و مدارهای آنالوگ بسیار حیاتی است.
بررسی ارزش خرید و قیمت اسیلوسکوپ FNIRSI 2D15P
در هنگام خرید اسیلوسکوپ FNIRSI 2D15P، باید توجه داشت که شما هزینه یک دستگاه را میپردازید اما سه دستگاه دریافت میکنید. طراحی ارگونومیک، وزن سبک (30٪ سبکتر از نسلهای قبل) و باتری 5000 میلیآمپری، این محصول را برای کسانی که مدام در حال جابجایی هستند، به یک سرمایهگذاری هوشمندانه تبدیل کرده است. قابلیت ذخیرهسازی موج و انتقال آن به کامپیوتر جهت تحلیلهای ثانویه، ارزش افزوده این دستگاه برای مهندسین طراح است.
مشتریان هدف اسیلوسکوپ 3 کاره افنیرسی FNIRSI 2D15P
این دستگاه برای طیف وسیعی از متخصصین و کاربردهای فنی طراحی شده است:
- تعمیرکاران برد و الکترونیک: مخصوصاً تعمیرکاران موبایل، لپتاپ و لوازم خانگی که به دقت مولتیمتر و تحلیل سیگنال اسیلوسکوپ همزمان نیاز دارند.
- متخصصین برق خودرو و ECU: جهت عیبیابی سنسورها، شبکه CAN و شبیهسازی سیگنال با فانکشن ژنراتور.
- مهندسین سرویس و نگهداری (Field Engineers): که نیاز به ابزاری سبک و قابل حمل برای ماموریتهای خارج از کارگاه دارند.
- دانشجویان و اساتید برق و الکترونیک: گزینهای عالی برای آزمایشگاههای آموزشی و پروژههای دانشجویی به دلیل تجمیع ابزارها.
- واحدهای تحقیق و توسعه (R&D): برای تستهای سریع اولیه و پروتوتایپینگ مدارات.
