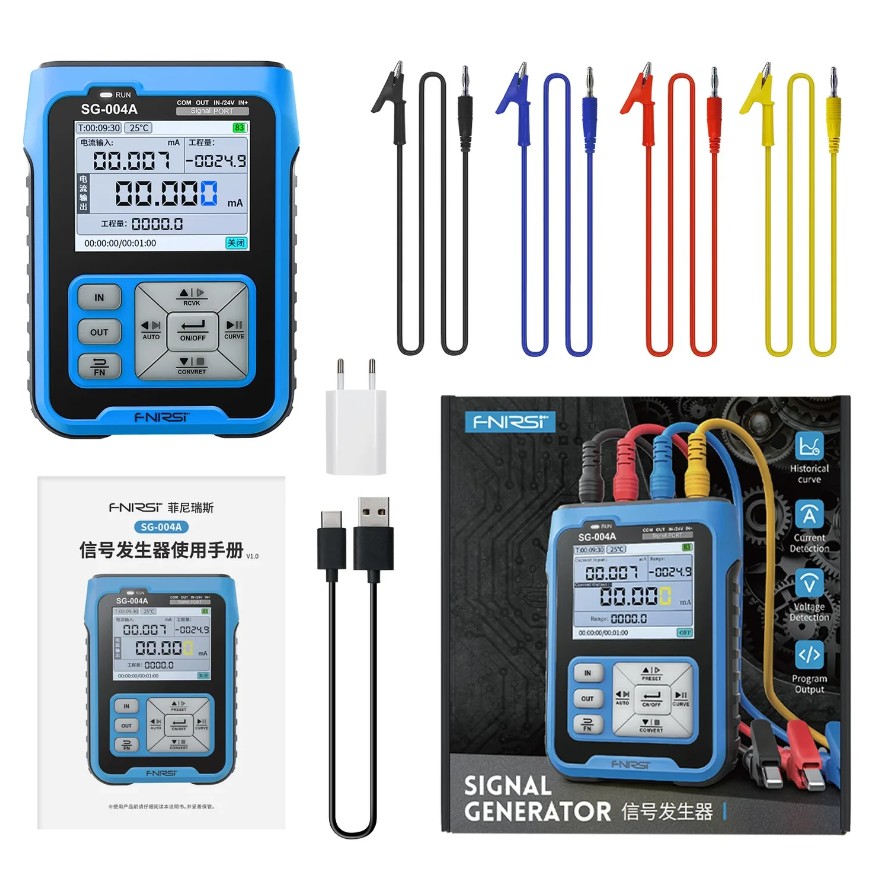

فانکشن ژنراتور افنیرسی مدل SG-004A
قیمت: ۱۵,۴۵۴,۵۴۵ ۱۴,۳۶۳,۶۳۶ تومان
فانکشن ژنراتور افنیرسی مدل SG-004A؛ کالیبراتور چندکاره 0–24mA/0–24V با خروجی فرکانس تا 10kHz برای PLC و DCS
برای مهندسانی که به یک ابزار «واقعاً» همهفنحریف نیاز دارند
اگر هر بار برای دیباگ PLC، شبیهسازی DCS، تنظیم موقعیتسنجی شیرها یا تست اینورترها بین چندین دستگاه جابهجا میشوید، SG-004A دقیقا همانجایی میدرخشد که ابزارهای معمولی کم میآورند. این مولد/کالیبراتور سیگنال چندکاره از برند FNIRSI (افنیرسی) جریان 0–24mA، ولتاژ 0–24V، فرکانس تا 10kHz و ورودی/خروجی mV (برای شبیهسازی ترموکوپلها) را در بدنهای فشرده و باتریخور در اختیار شما میگذارد؛ همراه با نمایش منحنی در لحظه، تبدیل سیگنال ورودی به خروجی و ثبت تاریخچه—هرآنچه برای کار میدانی و راهاندازی سریع لازم است.
چرا SG-004A انتخاب اول کار میدانی و راهاندازی است؟
- چند سیگنال حیاتی در یک دستگاه: منبع جریان، منبع ولتاژ، فرکانس/پالس و mV برای ترموکوپلها—بهجای حمل چند کالیبراتور مجزا.
- جریانکشی و ولتاژدهی تا سطح صنعتی: 0–24mA و 0–24V برای پوشش استانداردهای 4–20mA و 0–10V در ورودی/خروجیهای PLC/DCS و درایوها.
- فرکانس تا 10kHz: مناسب برای تست ورودیهای پالس/کانتر پرسرعت PLC و شبیهسازی سیگنالهای فرکانسی رایج.
- دقت و تفکیکپذیری مناسب کار ابزاردقیق: تفکیک 0.001mA و 0.001V؛ دقت کلاس صنعتی (تا حدود 0.2% بسته به مُد).
- نمایش زنده و ثبت داده: مشاهده منحنی سیگنال در لحظه و مرور تاریخچه برای عیبیابی مبتنی بر شواهد.
- باتری 3000mAh با شارژ Type‑C: تا حدود 10 ساعت کار عملیاتی و آمادهباش طولانی؛ کاملاً مناسب پروژههای میدانی.
- نمایشگر رنگی 2.4 اینچ: خوانایی بالا در محیطهای صنعتی با نور متغیر.
- ابعاد جیبی: 112×77×21 میلیمتر و تنها 167 گرم—همیشه همراه، بدون دردسر.
مهندسی عمیقتر؛ آنچه در عمل تفاوت میسازد
- منبع جریان 0–24mA با کنترل دقیق: شبیهسازی 4–20mA برای کالیبرهکردن ورودیهای آنالوگ PLC، تست موقعیتسنجی شیرها و بررسی رفتار حلقههای جریان. تفکیک 0.001mA به شما امکان میدهد بهصورت ریزگام شیب بدهید و هیسترزیس را بسنجید.
- منبع ولتاژ 0–24V با گامهای 1mV: کالیبراسیون ورودی/خروجیهای 0–5V و 0–10V در کارتهای آنالوگ، درایوها (VFD/اینورتر) و کنترلرها.
- خروجی فرکانس تا 10kHz: برای تحریک ورودیهای دیجیتال پرسرعت (HSC/Counter)، شبیهسازی سنسورهای سرعت یا آزمایش مسیرهای شمارش پالس در PLC.
- ورودی/خروجی mV برای ترموکوپلها: شبیهسازی mV ترموکوپل و دریافت سیگنال برای تست و تطبیق کانالهای دما. مناسب کالیبرهکردن زنجیره اندازهگیری بدون نیاز به منبع حرارتی.
- تبدیل سیگنال ورودی به خروجی: یک ورودی را بهصورت همزمان به سیگنال خروجی دلخواه نگاشت کنید (مثلاً تبدیل 4–20mA به 0–10V) و بلافاصله پاسخ حلقه را ببینید—ایدهآل برای تست ترنسمیترها و کارتهای I/O.
- برنامه خروجی شیبدار (Auto Lift): تولید رمپهای کنترلشده (پلهای یا پیوسته) برای آزمون فرآیندی—بررسی نقطه شروع حرکت شیر، نواحی مرده، سرعت پاسخ و پایداری.
- منحنی لحظهای و تاریخچه: رفتار سیستم را در لحظه ببینید و برای تحلیل بعدی، تاریخچه را نگه دارید—عیبیابی مبتنی بر داده بهجای حدس.
- پشتیبانی ارتباط MODBUS: برای یکپارچهسازی در محیطهای کنترل صنعتی و گردش کار دیجیتال.

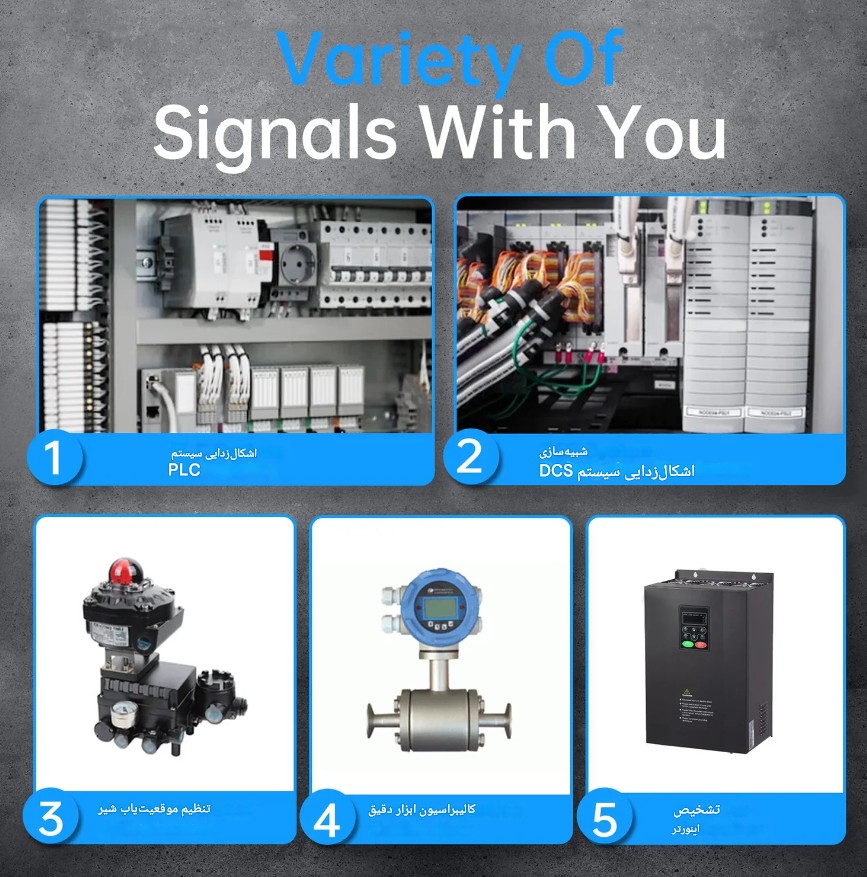

سناریوهای کاربردی که زمان تحویل پروژه را کوتاهتر میکنند
- دیباگ PLC و راهاندازی I/O: تزریق 4–20mA به ورودی AI، 0–10V به AO و پالس تا 10kHz به DI پرسرعت—تطبیق نرمافزار کنترل با واقعیت میدان، قبل از ورود فرآیند به سرویس.
- شبیهسازی DCS در کمیسیونینگ: تست لوپهای ابزار دقیق، نگاشت سیگنالها و بررسی آلارم/اینترلاکها با رمپهای برنامهریزیشده.
- تنظیم موقعیتسنجی شیرآلات: رمپ جریان 4–20mA برای بررسی هیسترزیس، تکرارپذیری و نقاط صفر/اسپن؛ مشاهده پاسخ روی منحنی در لحظه.
- آزمایش و کالیبراسیون ابزارها: چک و تنظیم ترنسمیترهای فشار/دما/فلو با سیگنالهای مرجع پایدار—بدون تجهیزات حجیم آزمایشگاهی.
- تست اینورترها (VFD): تأیید ورودیهای آنالوگ 0–10V/4–20mA و ورودیهای فرکانسی؛ شبیهسازی فرمان سرعت و مشاهده رفتار درایو.
جدول مشخصات فنی کلیدی
| مشخصه | مقدار | توضیح |
|---|---|---|
| مُد جریان | 0 تا 24 mA | تفکیکپذیری 0.001 mA؛ مناسب شبیهسازی 4–20 mA |
| مُد ولتاژ | 0 تا 24 V | تفکیکپذیری 0.001 V؛ پوشش 0–5V و 0–10V |
| مُد فرکانس/پالس | تا 9,999 Hz (≈10 kHz) | مناسب HSC/Counter در PLC |
| ورودی/خروجی mV (ترموکوپل) | بله | شبیهسازی/اندازهگیری mV برای کانالهای دما |
| دقت اندازهگیری/تولید | تا حدود 0.2% (بسته به مُد) | کلاس صنعتی، مناسب کالیبراسیون میدانی |
| نمایشگر | TFT رنگی 2.4 اینچ | خوانایی بالا با نور پسزمینه |
| ثبت داده | تاریخچه + نمودار آنی | پایش رفتار و مستندسازی تست |
| قابلیتها | تبدیل I/O، رمپ خودکار | نگاشت سیگنال و آزمون پویای لوپ |
| باتری | 3000 mAh لیتیومی | تا حدود 10 ساعت کار؛ شارژ Type‑C |
| ابعاد/وزن | 112×77×21 میلیمتر / 167 گرم | حمل آسان، مناسب کار میدانی |
چرا این مدل از ابزارهای معمولی متمایز است؟
- یکپارچگی سیگنالها: جریان، ولتاژ، فرکانس و mV در یک دستگاه—سرعت راهاندازی و کاهش اشتباهات سیمبندی.
- عیبیابی دادهمحور: نمایش منحنی لحظهای و تاریخچه، فراتر از نمایش عددی ساده.
- بهرهوری در میدان: باتری پرظرفیت، شارژ Type‑C، ابعاد جیبی و نمایشگر رنگی خوانا.
- آماده برای کنترل صنعتی: تبدیل ورودی به خروجی، رمپهای از پیشبرنامهریزیشده و پشتیبانی MODBUS برای هماهنگی با زیرساختهای موجود.
پرسشهای متداول
-
آیا میتوان از SG-004A برای شبیهسازی کامل حلقههای 4–20mA استفاده کرد؟
بله؛ دستگاه قادر به تولید جریان 0–24mA با تفکیک 0.001mA است و برای شبیهسازی 4–20mA در ورودیهای آنالوگ PLC/DCS و اکچویتورهای جریانمحور ایدهآل است. در صورت نیاز به تغذیه لوپ برای ترنسمیترهای دو سیمه، وجود منبع تغذیه مناسب در حلقه را بررسی کنید. -
آیا خروجی فرکانس برای ورودیهای پرسرعت PLC مناسب است؟
بله؛ خروجی تا حدود 10kHz برای تست کانترها/HSC مناسب است و میتوانید ورودیهای پالس را بدون سنسور واقعی شبیهسازی کنید. -
آیا امکان ثبت و مرور تاریخچه وجود دارد؟
بله؛ SG-004A علاوه بر نمایش منحنی لحظهای، تاریخچه آزمون را نیز ذخیره میکند تا بتوانید رفتار سیستم را بعداً بازبینی کنید. -
ظرفیت باتری چقدر است و چطور شارژ میشود؟
باتری 3000mAh با شارژ USB Type‑C؛ برای کار میدانی طولانیمدت طراحی شده و در استفاده عادی تا حدود 10 ساعت دوام میآورد. -
برای کالیبراسیون دما چه کمکی میکند؟
با ورودی/خروجی mV میتوانید کانالهای مبتنی بر ترموکوپل را شبیهسازی یا تست کنید؛ این کار برای تطبیق و کالیبراسیون سریع مسیرهای اندازهگیری دما ایدهآل است.
در نهایت، اگر یک ابزار کمحجم، دقیق و میدانمحور میخواهید که همزمان جریان، ولتاژ، فرکانس و سیگنالهای mV را پوشش دهد و عیبیابی را با منحنی و تاریخچه به سطحی حرفهایتر ببرد، فانکشن ژنراتور افنیرسی مدل SG-004A انتخابی است که بهسرعت خودش را در هر پروژهای ثابت میکند.
