FNIRSI DPG1122؛ مولد سیگنال دلخواه دوکاناله 16 بیتی با پهنای‌باند 120MHz برای آزمون حرفه‌ای و آموزش هوشمند

دقتی که به اعتماد تبدیل می‌شود

اگر برای توسعه، دیباگ مدار، آموزش آزمایشگاهی یا شبیه‌سازی سیگنال‌ها به ابزاری نیاز دارید که هم دقیق باشد و هم سریع، FNIRSI DPG1122 یک انتخاب مطمئن است. دو کانال مستقل با پهنای‌باند 120MHz، رزولوشن عمودی 16 بیت و هسته DDS پرسرعت با نمونه‌برداری 1.2GSa/s، سیگنالی تمیز و قابل تکرار در اختیارتان می‌گذارد—بدون دردسر پیچیدگی‌های مرسوم.

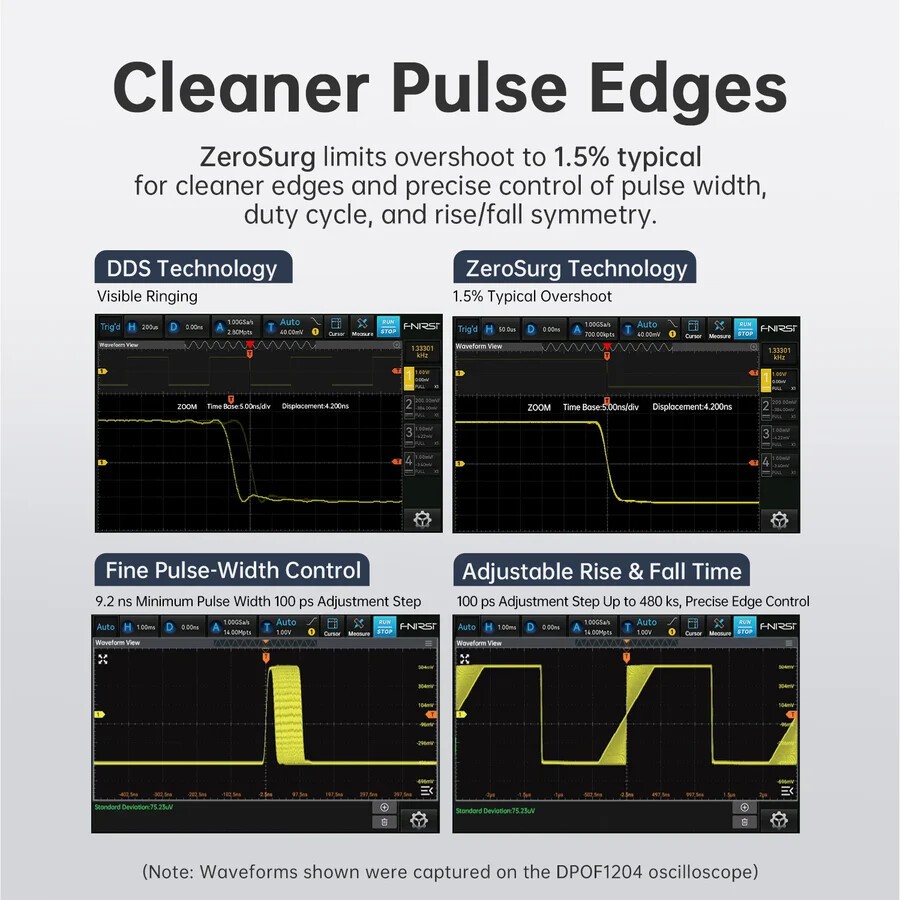

بازتولید وفادار سیگنال: 16 بیت + 1.2GSa/s

• 16 بیت یعنی 65٬536 سطح دامنه در هر نمونه—جزئیات بیشتر در تغییرات کوچک سیگنال، خطی‌بودن بهتر در آزمایش‌های حساس (مانند اندازه‌گیری تحریف و نویز)، و کنترل دقیق‌تر توان تزریق‌شده به DUT.
• هسته DDS با نمونه‌برداری 1.2 گیگسمپل‌برثانیه، بازتولید موج‌های دلخواه را با ثبات فاز و فرکانس بالا ممکن می‌کند؛ از نوسان‌سازها تا فیلترها، هرکجا که پاکی طیفی و پایداری اهمیت دارد.

لمس کنید و پیش بروید: نمایشگر لمسی 7 اینچ 800×480

پیکربندی موج، تنظیم پارامترها و پایش وضعیت سیگنال با نمایشگر لمسی خازنی 7 اینچی، سریع‌تر و خطاپذیرتر از دکمه‌گردان‌های کلاسیک است. تغییر شکل موج، مدولاسیون، سوئیپ یا برست—همه در یک UI شفاف و واکنش‌گرا.

منابع موج گسترده: 214 موج دلخواه داخلی + بارگذاری کاربر

• 214 شکل موج دلخواه از پیش‌تعریف‌شده، طیف وسیعی از سناریوهای آزمایشی را بی‌درنگ پوشش می‌دهد.
• از طریق USB Host با فرمت FAT، موج‌های طراحی‌شده خود را بارگذاری کنید، اسکرین‌شات بگیرید، فایل وضعیت ذخیره کنید و حتی میان‌افزار را ارتقا دهید.

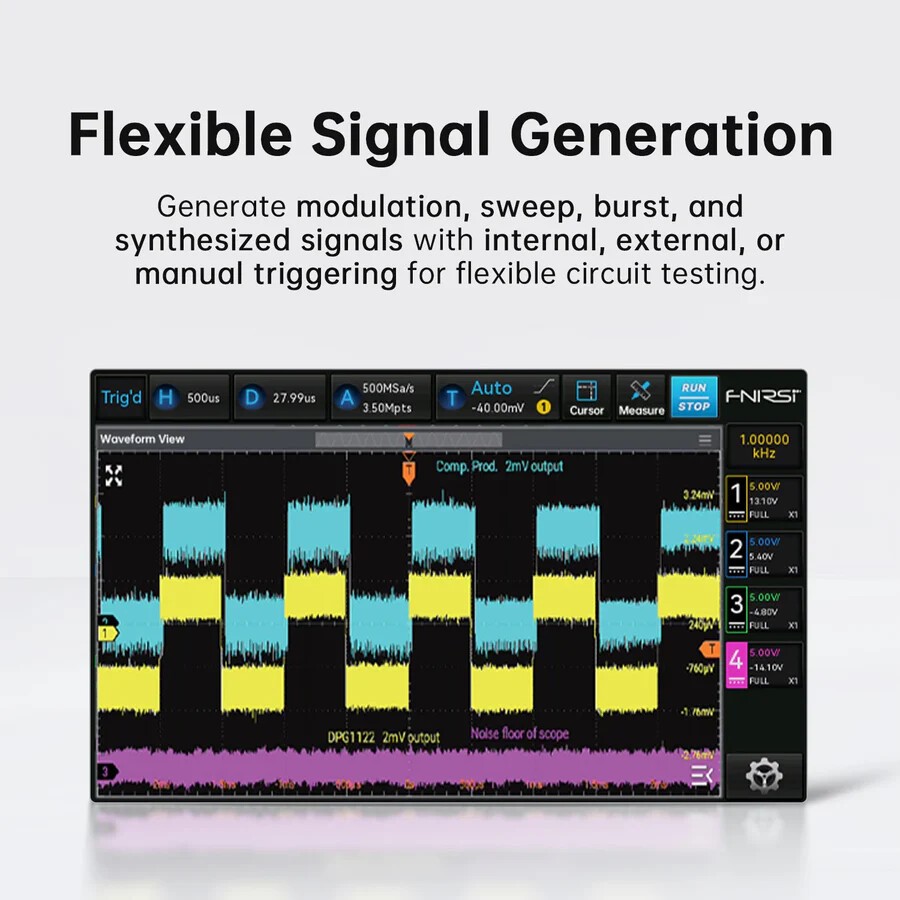

استانداردها و بیش از آن: از سینوسی تا دلخواه

خروجی موج‌های پرکاربرد—سینوسی، مربعی، مثلثی، پالس، نویز و دلخواه—تمام نیازهای مرسوم آزمایش و توسعه را پوشش می‌دهد. با دو کانال واقعی، امکان آزمون‌های تفاضلی، تحریک هم‌زمان دو نقطه از مدار یا اندازه‌گیری‌های مقایسه‌ای فراهم است.

مدولاسیون‌های حرفه‌ای برای آموزش و شبیه‌سازی ارتباطی

DPG1122 تقریباً تمام مدولاسیون‌های مهم را پشتیبانی می‌کند:

• AM، DSB-AM، FM، PM برای سناریوهای آنالوگ
• ASK، FSK، PSK و PWM برای سناریوهای دیجیتال/قدرت
• منبع مدولاسیون می‌تواند داخلی، خارجی یا کانال مقابل باشد؛ همین انعطاف، آن را برای آزمایشگاه‌های مخابرات و آموزش سیگنال ایده‌آل می‌کند.

سوئیپ و برست پیشرفته برای سنجش پاسخ فرکانسی و پدیده‌های گذرا

• سوئیپ خطی/لگاریتمی برای ترسیم Bode و بررسی پهنای‌باند تقویت‌کننده‌ها یا فیلترها
• برست N-چرخه یا گِیتد با تریگرهای چندمنبعه برای آزمون پایداری، اشباع، و پاسخ گذرای سیستم‌ها

شمارنده فرکانس داخلی 200MHz: یک ابزار کمتر روی میز

کانتر یکپارچه تا 200MHz، اندازه‌گیری فرکانس، پریود، چرخه کاری، پهنای پالس مثبت و منفی را انجام می‌دهد؛ یعنی برای بسیاری از چک‌های سریع، نیازی به دستگاه مجزا ندارید و جریان کارتان چابک‌تر می‌شود.

همگام‌سازی آزمایشگاه: USB، LAN و مرجع 10MHz In/Out

• USB Host/Device و LAN برای انتقال موج، کنترل از PC و یکپارچه‌سازی با نرم‌افزارهای آزمایشگاهی
• 10MHz Clock In/Out برای قفل‌سازی مرجع زمانی با سایر منابع و اسیلوسکوپ‌ها—وقتی دقت فرکانسی مشترک اهمیت کلیدی دارد
• Aux In/Out برای تریگر/گِیت و مدولاسیون خارجی؛ انعطاف لازم در سناریوهای چندابزاره

تولید هارمونیک تا مرتبه 16: ابزار تحلیل اعوجاج و فیلتر

حالت Harmonic Generation امکان ساخت طیف هارمونیکی از مرتبه 2 تا 16 (فرد، زوج یا همه) را می‌دهد تا:

• رفتار فیلترها و شبکه‌های تطبیق را در برابر مؤلفه‌های هارمونیک بسنجید
• تأثیر اعوجاج بر مدارهای قدرت یا سنسورها را شبیه‌سازی کنید

طراحی رومیزی قابل‌حمل با USB-C PD

با تغذیه USB PD‏ 15V/3A و بدنه 269×164.5×58.4 میلی‌متر، DPG1122 هم یک مولد رومیزی کامل است و هم به‌راحتی بین میزها و کلاس‌ها جابه‌جا می‌شود—بدون آداپتورهای حجیم سنتی.

سناریوهای واقعی استفاده

• توسعه سخت‌افزار آنالوگ: تست خطی‌بودن و پهنای‌باند آمپلی‌فایرها با سوئیپ لگاریتمی و پالس‌های کنترل‌شده
• آزمون فیلتر و شبکه: اعمال طیف هارمونیکی برای ارزیابی تضعیف خارج‌ازباند
• سیستم‌های تعبیه‌شده: تولید پترن‌های موج دلخواه برای شبیه‌سازی سنسور، پروتکل‌های مدوله‌شده، و تحریک ورودی ADC/DAC
• آموزش آزمایشگاهی: نمایش عملی AM/FM/PM/FSK/PSK و مفاهیم سوئیپ/برست و اندازه‌گیری پارامترهای پالس
• همگام‌سازی چندابزاره: قفل‌کردن مرجع 10MHz بین مولد و اسیلوسکوپ برای اندازه‌گیری‌های فرکانسی دقیق

مشخصات فنی کلیدی

جعبه‌گشایی: هرآنچه برای شروع لازم دارید

• مولد FNIRSI DPG1122
• آداپتور برق و کابل USB-C
• سیم اتصال زمین
• دو عدد کابل کواکسیال BNC-to-BNC
• کابل برق

چرا DPG1122 انتخابی منطقی است

• ترکیب نادر دقت 16 بیت، 120MHz واقعی و رابط لمسی بزرگ
• پشتیبانی از طیف کامل مدولاسیون‌ها به‌همراه سوئیپ و برست پیشرفته
• شمارنده 200MHz و مرجع 10MHz In/Out برای ساخت آزمونگاه منسجم
• انعطاف ذخیره‌سازی و ارتقا از طریق USB و کنترل از طریق USB/LAN
• طراحی رومیزی با تغذیه USB-C برای استقرار سریع در آزمایشگاه و کلاس

نکات خرید و پشتیبانی

• قیمت رسمی در وب‌سایت FNIRSI: حدود €626.95 (در زمان نگارش). کد تخفیف اعلام‌شده: DPG11226 (60 دلار).
• اطلاعیه ارسال: برای سفارش‌های اتحادیه اروپا، ارسال پس از شارژ انبار EU انجام می‌شود؛ در صورت نیاز به ارسال سریع‌تر، امکان ارسال از چین (با حدود 30٪ حقوق و عوارض واردات) از طریق هماهنگی ایمیلی وجود دارد.
• پشتیبانی و به‌روزرسانی: امکان دریافت راهنما و میان‌افزار از صفحه محصول و پشتیبانی ایمیلی رسمی.

برای جزئیات کامل، آخرین میان‌افزار و ثبت سفارش، به صفحه رسمی محصول FNIRSI DPG1122 در fnirsi.com مراجعه کنید.

سوالات متداول

• آیا می‌توان موج دلخواه کاربر را بارگذاری کرد؟ بله. از طریق USB Host با درایوهای فرمت FAT می‌توانید فایل موج/وضعیت را بارگذاری و اسکرین‌شات ذخیره کنید.

• چه مدولاسیون‌هایی در دسترس است و منبع آن‌ها چیست؟ AM، DSB-AM، FM، PM، ASK، FSK، PSK و PWM با امکان انتخاب منبع مدولاسیون داخلی، خارجی یا کانال مقابل.

• آیا می‌توان دستگاه را با مرجع خارجی همگام کرد؟ بله. ورودی/خروجی مرجع 10MHz امکان قفل‌سازی با سایر ابزارها را فراهم می‌کند.

• شمارنده داخلی چه کمیت‌هایی را اندازه می‌گیرد؟ تا 200MHz: فرکانس، پریود، چرخه‌کاری، پهنای پالس مثبت و پهنای پالس منفی.

• منبع تغذیه و ابعاد دستگاه چیست؟ تغذیه USB PD‏ 15V/3A؛ ابعاد 269×164.5×58.4 میلی‌متر—مناسب برای میز کار و جابه‌جایی بین آزمایشگاه و کلاس.
