FNIRSI
اسیلوسکپ DPOF1204 چهار کانال 200MHz فسفری
قیمت: ۱۰۰,۰۰۰,۰۰۰ ۹۸,۰۰۰,۰۰۰ تومان

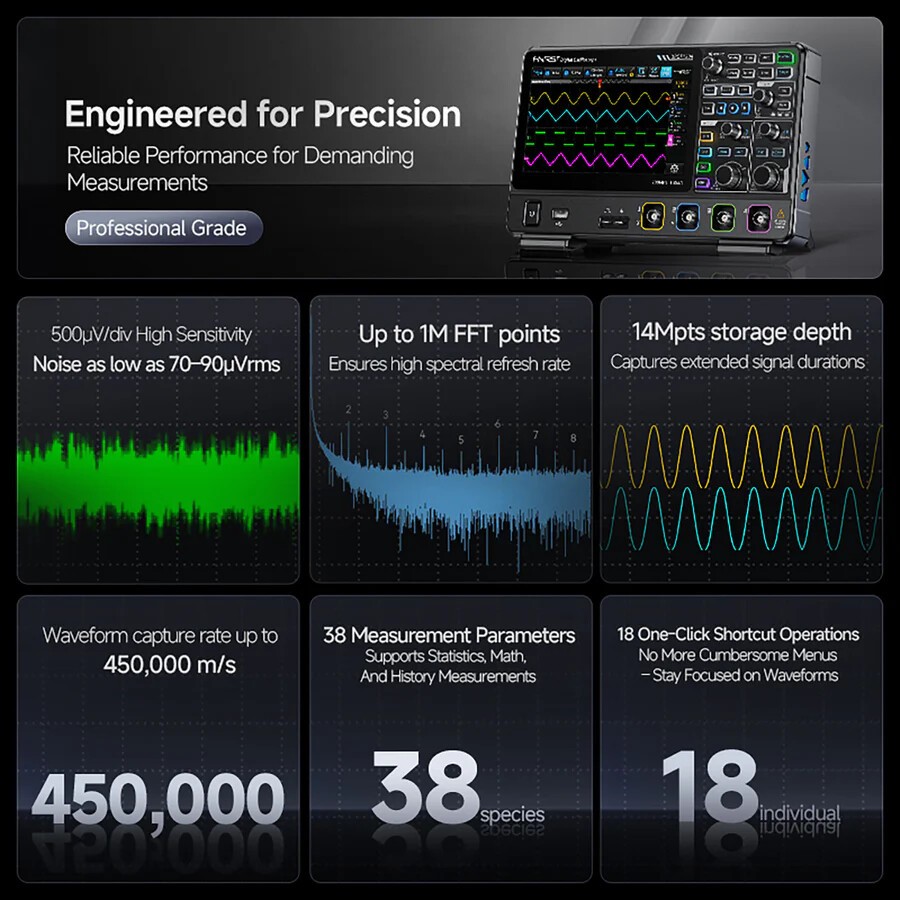

اسیلوسکپ DPOF1204 یک اسیلوسکپ فسفری دیجیتال چهارکاناله برای مهندسان، تیم‌های R&D و واحدهای تست تولید است که به عمق تحلیل و تکرارپذیری بالا نیاز دارند. معماری یکپارچه SoC + FPGA، پهنای‌باند 200 مگاهرتز، نمونه‌برداری تا 1 GSa/s و عمق حافظه تا 14 Mpts را در کنار نویز بسیار پایین ارائه می‌دهد تا بازسازی دقیق شکل‌موج و تحلیل طولانی‌مدت بدون افت وضوح ممکن شود.
فراتر از یک اسیلوسکپ عمومی، DPOF1204 با تحلیل طیفی FFT تا 1M-point، اندازه‌گیری‌های خودکار، جست‌وجوی رویداد، History/Sequence تا 90,000 رکورد، و رمزگشایی پروتکل‌های سریال از I2C تا CAN/LIN، یک ایستگاه کاری کامل برای عیب‌یابی، اعتبارسنجی و آزمون تولید فراهم می‌کند. نرخ ثبت شکل‌موج تا 450,000 wfms/s در حالت Sequence و سیستم تریگر پیشرفته، ثبت گذراهای نادر و شرایط پیچیده را ساده می‌سازد.
نکات برجسته و مزایا
- چهار کانال آنالوگ با دقت بالا: تحلیل هم‌زمان سیگنال‌های چندمسیره برای مدارهای پیچیده
- پهنای‌باند 200 MHz و نمونه‌برداری تا 1 GSa/s: بازسازی قابل‌اعتماد شکل‌موج‌های سریع
- نرخ ثبت بسیار بالا: تا 450,000 wfms/s برای شکار خطاهای گذرا و رخدادهای کم‌تکرار
- عمق حافظه تا 14 Mpts: زوم دقیق و تحلیل طولانی‌مدت بدون از دست‌دادن جزئیات
- نویز کف 70–90 μVrms و حساسیت 500 μV/div: اندازه‌گیری سیگنال‌های کم‌سطح با وضوح بهتر
- تریگرهای سخت‌افزاری و سریال >13 حالت: ثبت دقیق شرایط پیچیده و رویدادهای پروتکلی
جزئیات فنی
| مورد | مشخصات |
|---|---|
| مدل | DPOF1204 |
| کانال‌ها | 4 کانال آنالوگ |
| پهنای‌باند | 200 MHz |
| نرخ نمونه‌برداری بیشینه | دو ADC با 1 GSa/s (درهم‌نهی)، 500 MSa/s در هر کانال در 4CH |
| عمق حافظه | تا 14 Mpts (Interleaved)، 7 Mpts (Non‑interleaved) |
| نرخ ثبت شکل‌موج | تا 450,000 wfms/s (Sequence Mode) |
| تریگرها | Edge، Slope، Pulse Width، Window، Runt، Interval، Dropout، Pattern، Video، Serial (I2C، SPI، UART، CAN، LIN) |
| رمزگشایی باس | I2C، SPI، UART، CAN، LIN |
| FFT | پردازش تا 1M-point با اوج‌یابی و مارکر |
| اندازه‌گیری‌ها | 38 پارامتر خودکار + آمار، ریاضی، History |
| نویز کف | ~70–90 μVrms |
| حساسیت | تا 500 μV/div |
| نمایشگر | لمسی 7 اینچ، 800×480 |
| رابط‌ها | USB Host، USB Device، LAN، Pass/Fail، Trigger Out |
| معماری | SoC + FPGA یکپارچه |
| پروب‌ها | چهار عدد پروب پسیو 200 MHz (FOP-200B) |
| وزن | ≈ 1036 گرم |
کاربردهای عملی
-
عیب‌یابی سیستم‌های تعبیه‌شده و Mixed‑Signal: با رمزگشایی I2C/SPI/UART و تریگر پروتکلی، می‌توانید توالی‌های راه‌اندازی، خطاهای ACK/NACK و تداخل گذرا را در کنار دامنه و زمان‌بندی خطوط GPIO بررسی کنید. History و جست‌وجوی رویداد، بازگشت به فریم‌های مشکل‌دار را سریع می‌کند.
-
اعتبارسنجی منبع تغذیه و سیگنال‌های با سطح پایین: حساسیت 500 μV/div و نویز کف بسیار پایین امکان مشاهده ریپل، رزونانس حلقه و نویز سوئیچینگ را می‌دهد. با FFT داخلی، هم‌زمان هارمونیک‌ها و EMI نزدیک منبع را پایش کنید و با زوم مبتنی بر حافظه عمیق، جزئیات گذراها را از دست ندهید.
-
تست خط تولید و Pass/Fail: الگوها و تلرانس‌ها را تعریف کنید، خروجی Pass/Fail و Trigger Out را به سیستم‌های اتوماسیون وصل کنید و با نرخ ثبت بالا، قطعات معیوب را در همان لحظه جدا کنید. Sequence Mode با Dead‑Time بسیار کم، رخدادهای پراکنده را پوشش می‌دهد.
چه کسانی بیشترین بهره را می‌برند
- تیم‌های تحقیق و توسعه الکترونیک: برای تأیید طراحی دیجیتال/آنالوگ، اندازه‌گیری‌های زمان‌بندی، و تحلیل فرکانسی بدون نیاز به ابزار جانبی.
- مهندسان تست و تولید: برای آزمون‌های سریع Pass/Fail، ثبت تعداد بالای شکل‌موج و یکپارچه‌سازی با خطوط اتوماسیون از طریق LAN/SCPI.
- توسعه‌دهندگان سیستم‌های خودرویی و صنعتی: برای تحلیل CAN/LIN، تداخل گذرا، و بررسی پایداری تغذیه و سنسورها در شرایط محیطی متغیر.
چرا این مدل را انتخاب کنید
DPOF1204 ترکیبی متوازن از پهنای‌باند 200 MHz، حافظه عمیق، نرخ ثبت بسیار بالا و ابزارهای تحلیل مجتمع (FFT، پروتکل‌های سریال، History/Search) ارائه می‌کند. معماری SoC+FPGA و نویز کف پایین، دقت تکرارپذیر در اندازه‌گیری‌های حساس را ممکن می‌سازد، درحالی‌که صفحه‌نمایش لمسی 7 اینچی و 18 میانبر یک‌کلیکی، سرعت کار روزانه را بالا می‌برد. برای تیم‌هایی که به یک ابزار همه‌کاره زمان-دامنه و فرکانس-دامنه نیاز دارند، این دستگاه هزینه و پیچیدگی را کاهش می‌دهد.

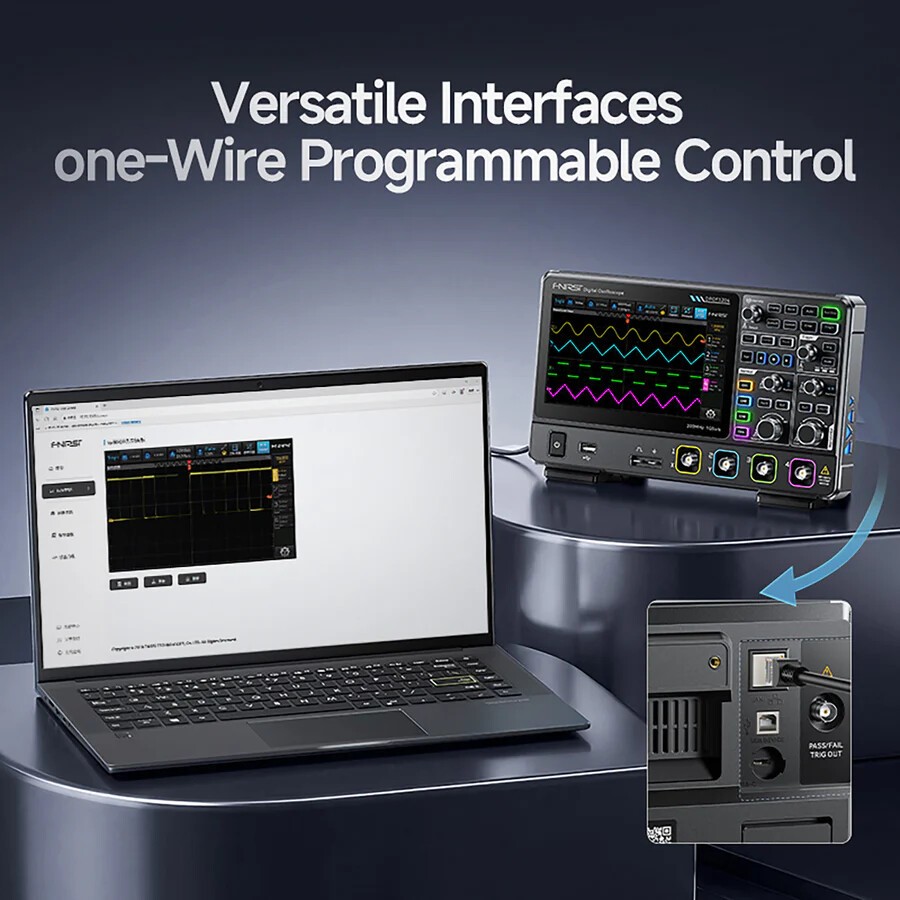

یکپارچگی و کنترل از راه دور
با پشتیبانی از USB، LAN، Pass/Fail و Trigger Out، اتصال به PC، سیستم‌های ثبت داده و اتوماسیون خط تولید ساده است. فرمان‌های SCPI و WebControl امکان کنترل، اسکریپت‌نویسی و پایش از راه دور را فراهم می‌کنند؛ بنابراین می‌توانید سناریوهای تست تکرارشونده را استاندارد کرده و خروجی‌ها را در شبکه جمع‌آوری کنید.
فرایند تهیه و اقلام همراه
درون جعبه: دستگاه DPOF1204، چهار عدد پروب پسیو 200 MHz (FOP-200B)، سیم ارت، آداپتور برق (دو شاخه US یا EU)، کابل USB‑A به USB‑B و راهنمای کاربر موجود است. نصب و راه‌اندازی اولیه به‌سرعت انجام می‌شود و با رابط کاربری لمسی، تنظیمات پایه در چند دقیقه قابل انجام است.
قیمت و موجودی
قیمت نهایی بسته به نوع پروب‌های اضافی، لوازم جانبی و شرایط گارانتی متغیر است. برای دریافت پیش‌فاکتور، موجودی به‌روز و زمان تحویل، با تیم فروش تماس بگیرید یا درخواست قیمت خود را ارسال کنید. امکان ارائه پیشنهاد برای سفارش سازمانی و پروژه‌های تولیدی فراهم است.
