دوربین حرارتی فینرسی ( fnirsi) TDM 120 P
قیمت: ۴۳,۷۲۷,۲۷۳ تومان
دوربین حرارتی فینرسی (Fnirsi) TDM-120P یک دستگاه ترکیبی حرفه‌ای است که تصویربرداری حرارتی 120×90 پیکسلی را با مولتی‌متر True RMS با شمارش 19999 ادغام می‌کند. این ابزار، عیب‌یابی الکتریکی و مکانیکی را سریع‌تر و دقیق‌تر می‌کند و دیدی بی‌درنگ از نقاط داغ و سرد در کنار اندازه‌گیری‌های استاندارد الکتریکی ارائه می‌دهد. نتیجه این ترکیب، کاهش زمان توقف، بهبود ایمنی و تصمیم‌گیری مبتنی بر داده در محیط‌های صنعتی و ساختمانی است.
در کاربردهایی مانند تعمیرات HVAC، پایش تابلو برق، نگهداری تجهیزات صنعتی، تشخیص نشتی و عیب‌یابی خودرو، TDM-120P با رفرش‌ریت 25 هرتز، حساسیت حرارتی کمتر از 60mK و ردیابی خودکار نقاط داغ/سرد، خطاها را زودتر از روش‌های سنتی آشکار می‌کند. ذخیره‌سازی آسان روی کارت SD و خروجی USB نیز مستندسازی و اشتراک‌گذاری گزارش‌های آزمون را ساده می‌سازد.
مزایا و قابلیت‌های کلیدی
- تصویربرداری حرارتی روان: حسگر اکسید واندیوم با رزولوشن 120×90 و نرخ فریم ≤25Hz برای نمایش بی‌درنگ اختلاف دما و کشف سریع ناهنجاری‌ها
- دقت اندازه‌گیری دما: حساسیت <60mK، امیسیویته قابل تنظیم 0.01 تا 1 و بازه دمایی -20°C تا 400°C با دقت ±2°C یا ±2% (حداکثر مقدار)
- مولتی‌متر True RMS با 19999 شمارش: اندازه‌گیری دقیق ولتاژ DC تا 1000V و AC تا 750V به‌همراه مقاومت، ظرفیت، دیود و پیوستگی، به‌همراه Data Hold و نمایش Min/Max

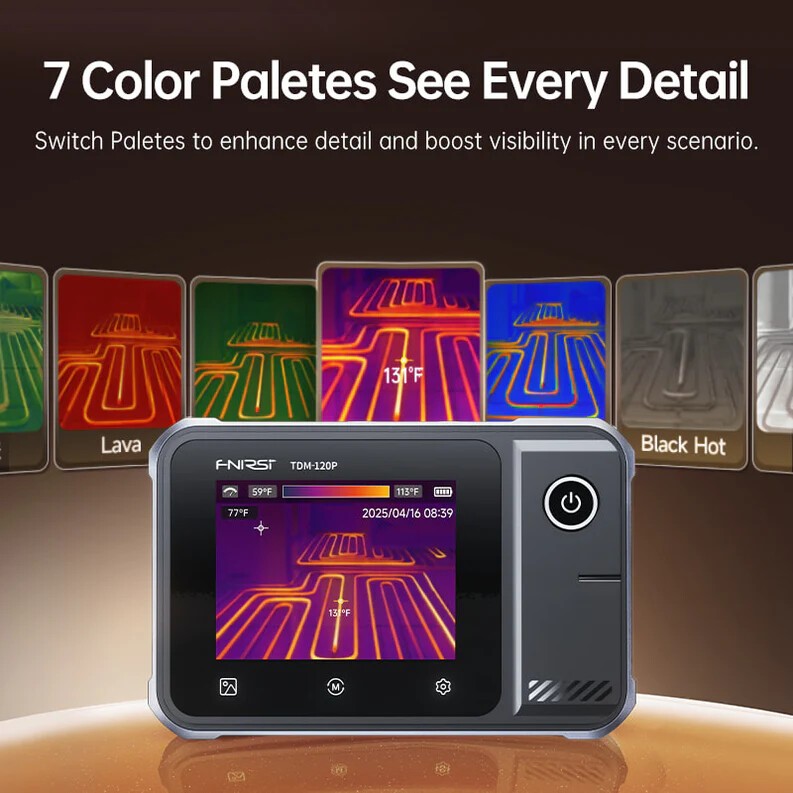

- کاربری سریع با نمایشگر لمسی 2.8 اینچ: 7 پالت رنگی (Arctic، Hot Iron، Iron Red، Rainbow، Lava، Black Hot، White Hot) برای تمایز بصری واضح
- ذخیره‌سازی و گزارش‌دهی ساده: ذخیره یک‌کلیکی تصویر روی کارت SD و خروجی USB برای تصاویر و داده‌ها جهت تهیه گزارش و اشتراک تیمی
- طراحی قابل‌حمل و ایمن: بدنه کم‌حجم، شارژ Type‑C، تنظیم خاموشی خودکار و واحد دما، نشانگر مرکز ثابت و ردیابی هوشمند ناحیه پرحرارت
مشخصات فنی
مشخصات تصویربرداری حرارتی
| مورد | مقدار |
|---|---|
| مدل | TDM-120 / TDM-120P |
| نوع آشکارساز | اکسید واندیوم |
| رزولوشن مادون‌قرمز | 120×90 |

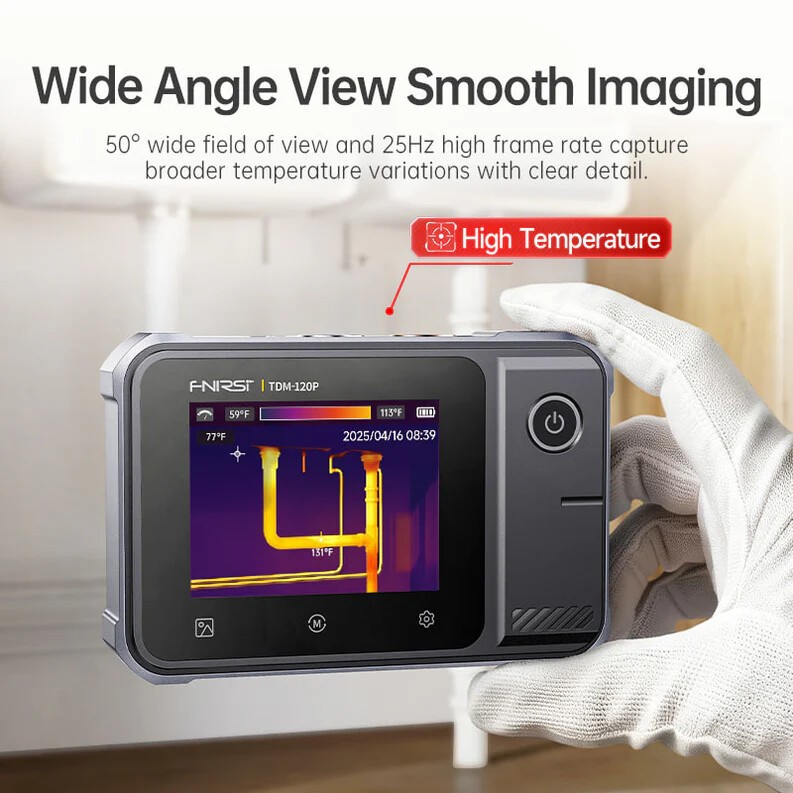

| میدان دید (FOV) | 50° |
| نمایشگر | LCD لمسی 2.8 اینچ |
| نرخ فریم | ≤25Hz |
| پالت‌های رنگی | Arctic / Hot Iron / Iron Red / Rainbow / Lava / Black Hot / White Hot |

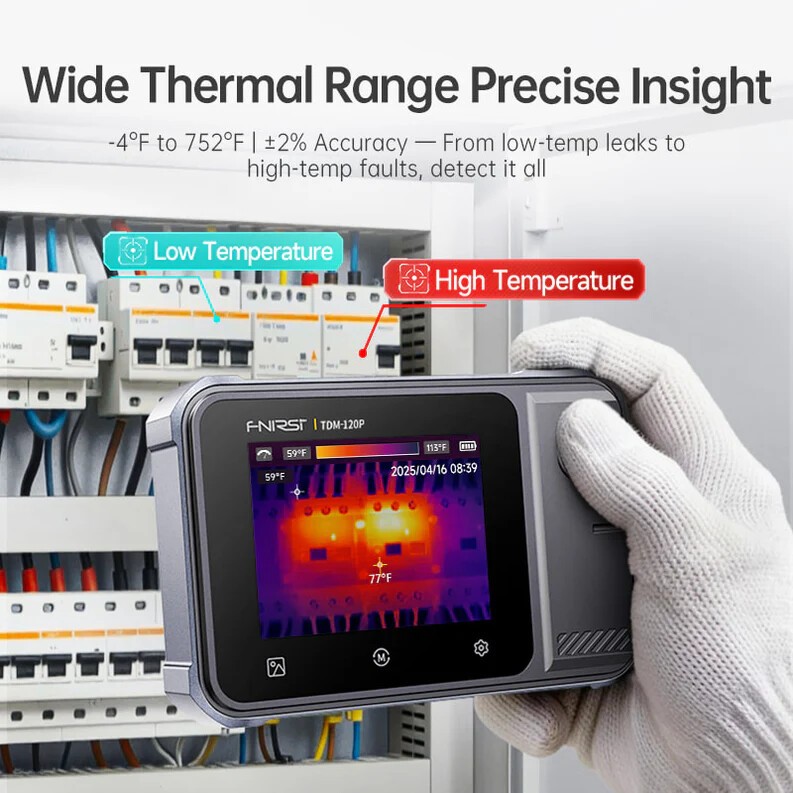

| بازه دمایی | -4℉ تا 752℉ (-20℃ تا 400℃) |
| دقت | ±2℃ یا ±2% (حداکثر مقدار) |
| واحد دما | ℃ / ℉ |
| ردیابی دما | نمایش نقطه مرکز، ردیابی خودکار بیشینه/کمینه |
| آلارم دما | پشتیبانی از هشدار حد بالا/پایین |
| امیسیویته | قابل تنظیم 0.01 تا 1 |
| زبان‌ها | چینی ساده / انگلیسی |
مشخصات مولتی‌متر (فقط در TDM-120P)
| مورد | رنج اندازه‌گیری | دقت |
|---|---|---|
| شمارش و روش سنجش | 19999 Count، True RMS | — |
| ولتاژ DC | 1.9999V / 19.999V / 199.99V / 1000V | ±(0.5%+3) |
| ولتاژ AC | 1.9999V / 19.999V / 199.99V / 750.0V | ±(1%+3) |
| مقاومت | 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ | ±(0.5%+3) |
| مقاومت | 1.9999KΩ / 199.99Ω | ±(2.0%+3) |
| ظرفیت خازنی | 999.9μF / 99.99μF / 9.999μF / 999.9nF / 99.99nF / 9.999nF | ±(2.0%+5) |
| ظرفیت خازنی بالا | 9.999mF / 99.99mF | ±(5.0%+20) |
| تست دیود | پشتیبانی | — |
| تست پیوستگی | پشتیبانی | — |
| قابلیت‌های داده | Data Hold، نمایش لحظه‌ای Min/Max | — |
ویژگی‌های تکمیلی
- فاصله اندازه‌گیری بهینه: 0.5 تا 3 متر
- ذخیره‌سازی: کارت SD با قابلیت Plug & Play
- خروجی داده: USB برای انتقال تصاویر و اندازه‌گیری‌ها
- تنظیمات هوشمند: خاموشی خودکار 5/10/20 دقیقه/خاموش، تنظیم روشنایی، تغییر واحد دما
- طراحی سنجش دما: نمایش ثابت دمای مرکز، کرسر دوگانه (مرکز + شناور)، ردیابی ناحیه داغ
- تغذیه: شارژ Type‑C
- نکته ایمنی: پیش از استفاده، راهنمای کاربری را مطالعه و تمام هشدارها را رعایت کنید

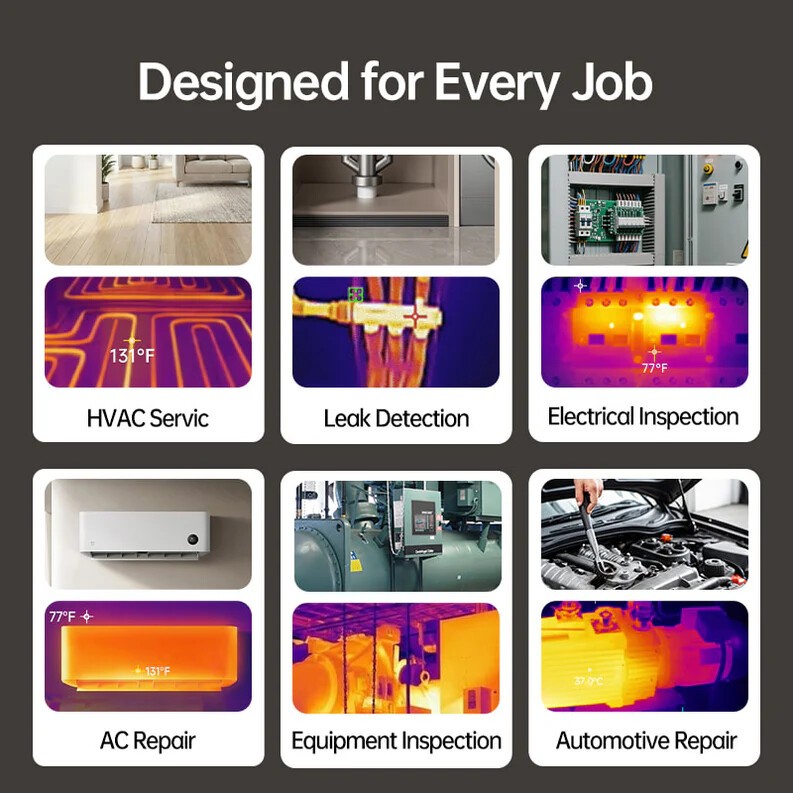

کاربردهای عملی
- تعمیر و نگهداری الکتریکال: در تابلو برق‌ها، اتصالات سست، فیوزهای داغ و توزیع نامتوازن بار را با ردیابی خودکار نقطه داغ شناسایی کنید و هم‌زمان ولتاژ و پیوستگی را با مولتی‌متر اندازه بگیرید تا عیب به‌سرعت ایزوله شود.
- سرویس HVAC و تاسیسات: نشت هوای کانال‌ها، گرفتگی مبدل‌های حرارتی و عملکرد نامتوازن فن‌کویل‌ها را با نقشه دمایی دقیق ببینید؛ سپس صحت قطعات برقی مانند خازن راه‌انداز را در همان دستگاه تست کنید.
- ساخت‌وساز و ایمنی: نفوذ رطوبت پشت دیوار، عایق‌بندی ضعیف و پل‌های حرارتی را بدون تخریب موضعی آشکار کرده و گزارش‌های تصویری را برای مشتری یا ناظر پروژه به‌صورت فایل‌های ذخیره‌شده ارائه دهید.
- خودروسازی و تجهیزات صنعتی: نقاط اصطکاک غیرعادی در بیرینگ‌ها، دمای بیش از حد در درایوها/اینورترها و اتصالات زمین ضعیف را ردیابی کنید؛ قابلیت Min/Max تغییرات لحظه‌ای را برای تحلیل روند در اختیار می‌گذارد.
چه کسانی بیشترین بهره را می‌برند
- تکنسین‌های برق و تعمیرات صنعتی که به یک ابزار واحد برای مشاهده حرارتی و اندازه‌گیری الکتریکی نیاز دارند تا زمان عیب‌یابی و حمل تجهیزات را کاهش دهند.
- پیمانکاران HVAC و تاسیسات ساختمانی که به مستندسازی شفاف با تصاویر حرارتی، همراه با تایید اندازه‌گیری‌های الکتریکی در محل، متکی هستند.
- تیم‌های نگهداری و ایمنی در کارخانه‌ها که به پایش وضعیت (Condition Monitoring) و تشخیص زودهنگام نقاط داغ برای جلوگیری از توقف تولید و حوادث نیاز دارند.
- کارشناسان بازرسی ساختمان و انرژی که ارزیابی غیرمخرب عایق، رطوبت و اتلاف انرژی را با گزارش‌های قابل اشتراک انجام می‌دهند.
مقایسه با TDM-120
- کارکرد: TDM-120P ترکیبی از تصویربرداری حرارتی و مولتی‌متر True RMS را ارائه می‌دهد؛ مدل TDM-120 فقط از تصویربرداری حرارتی پشتیبانی می‌کند.
- بهره‌وری: با TDM-120P، در یک بازدید می‌توانید هم نقشه حرارتی بگیرید و هم ولتاژ/مقاومت/ظرفیت را اندازه بگیرید؛ این امر گردش کار را ساده و زمان حضور در محل را کوتاه‌تر می‌کند.
- تصمیم‌گیری مبتنی بر داده: ادغام Min/Max، Data Hold و خروجی USB/SD در TDM-120P مستندسازی و تحلیل خطا را نسبت به مدل صرفاً حرارتی کارآمدتر می‌سازد.
شروع استفاده و بهترین شیوه‌ها
برای دقت بهینه، امیسیویته را متناسب با جنس سطح (0.01 تا 1) تنظیم کنید و فاصله 0.5 تا 3 متر را رعایت کنید. از پالت‌های رنگی مختلف برای افزایش کنتراست بصری بر اساس صحنه استفاده کنید. پیش از هر کار، دستورالعمل‌های ایمنی در راهنمای کاربر را مطالعه کرده و هشدارهای دمایی بالا/پایین را مطابق استاندارد ایمنی سایت تنظیم کنید. ذخیره‌سازی منظم تصاویر روی کارت SD و خروجی‌گیری از طریق USB، فرآیند گزارش‌دهی و اشتراک یافته‌ها را تسهیل می‌کند.
